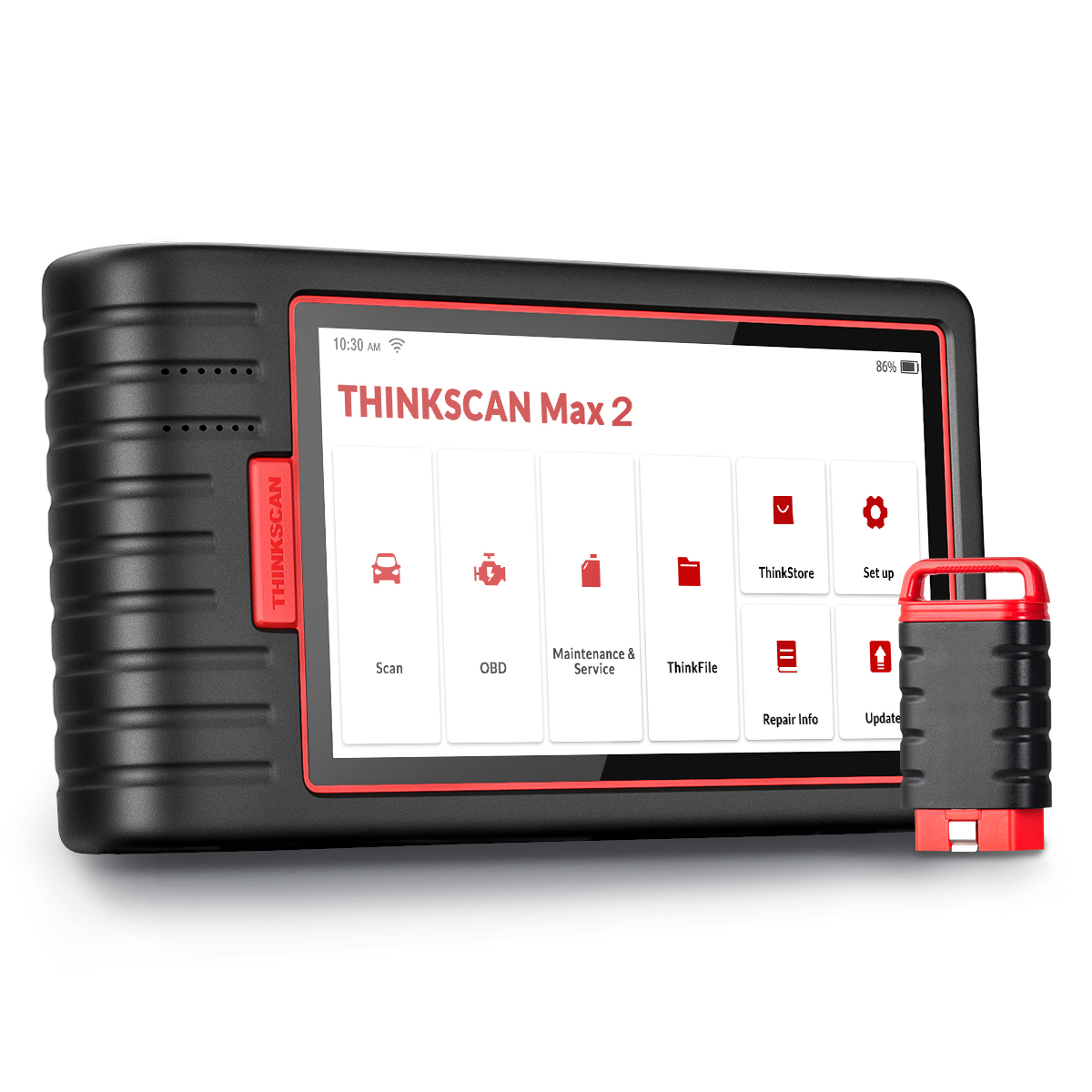

THINKCAR THINKSCAN Max 2 – profesionali visų sistemų diagnostika su CAN FD

THINKCAR THINKSCAN Max 2 – kompaktiškas profesionalios klasės diagnostikos įrenginys, skirtas pažengusiems automobilių savininkams, mobiliesiems mechanikams ir nedideliems autoservisams.

Įrenginys leidžia diagnozuoti ne tik variklį, bet ir automatinę pavarų dėžę, ABS, SRS oro pagalves, elektroninį stovėjimo stabdį, kėbulo elektroniką, klimato kontrolę bei kitas palaikomas automobilio sistemas.

Dvikrypčiai aktyvūs testai, daugiau kaip 28 serviso funkcijos ir ECU kodavimo bei adaptavimo galimybės suderinamuose automobiliuose padeda greičiau nustatyti gedimus ir atlikti kasdienius serviso darbus. Belaidis VCI adapteris suteikia daugiau judėjimo laisvės, o autonominis „Android“ įrenginys veikia be telefono ar papildomos planšetės.

Pagrindiniai privalumai

• Visų palaikomų automobilio elektroninių sistemų diagnostika

• Variklio, pavarų dėžės, ABS, SRS, BCM, EPB ir kitų blokų patikra

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenys ir grafikai

• Diagnostikos duomenų įrašymas

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamuose automobiliuose

• Daugiau kaip 28 serviso ir priežiūros funkcijos

• Integruotas CAN FD protokolo palaikymas

• Automatinis automobilio atpažinimas pagal VIN

• Diagnostikos ataskaitų kūrimas ir bendrinimas

• Belaidis ryšys su automobiliu

• 5,99 colio jutiklinis ekranas

• „Android 10“ operacinė sistema

• Telefonas ar papildoma planšetė nereikalingi

Visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos ir įdiegtos programinės įrangos, THINKSCAN Max 2 gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę pavarų dėžę ir transmisiją

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Elektroninį stovėjimo stabdį

• Akumuliatoriaus valdymo sistemą

• Elektrinį vairo stiprintuvą

• Vairo kampo jutiklį

• Klimato kontrolės sistemą

• TPMS padangų slėgio sistemą

• Kėbulo valdymo modulius

• Durų, langų ir apšvietimo sistemas

• Centrinio užrakto sistemą

• Pakabos valdymo sistemą

• Centrinių vartų ir kitus elektroninius valdymo blokus

Įrenginys leidžia peržiūrėti valdymo blokų identifikavimo informaciją, nuskaityti ir ištrinti gedimų kodus, stebėti realaus laiko parametrus bei išsaugoti diagnostikos rezultatus.

Dvikrypčiai aktyvūs testai

Skirtingai nei paprastas OBD2 klaidų skaitytuvas, THINKSCAN Max 2 gali siųsti komandas suderinamiems automobilio valdymo blokams ir praktiškai patikrinti pasirinktų komponentų veikimą.

Priklausomai nuo automobilio, galima aktyvuoti arba testuoti:

• Radiatoriaus ventiliatorius

• Kuro siurblius

• ABS siurblį ir vožtuvus

• Elektrinius langus ir veidrodėlius

• Durų užraktus

• Žibintus ir valytuvus

• Garsinį signalą

• Rele ir solenoidus

• Kitus gamintojo palaikomus elektroninius vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimas susijęs su pačiu komponentu, jo maitinimu, elektros instaliacija, valdymo signalu ar elektroniniu valdymo bloku.

Konkrečių aktyvių testų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

28+ serviso funkcijos

Priklausomai nuo automobilio, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• ABS stabdžių sistemos nuorinimas

• Akumuliatoriaus registravimas

• DPF regeneracija ir atstatymas

• Purkštukų kodavimas

• Vairo kampo jutiklio kalibravimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymas ir kalibravimas

• EGR adaptacija

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• Adaptyvių priekinių žibintų nustatymas

• Stoglangio inicijavimas

• Aušinimo sistemos nuorinimas

• NOx jutiklio atstatymas

• Kitos automobilio gamintojo numatytos procedūros

Serviso funkcijų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir konkretaus elektroninio valdymo bloko.

Purkštukų kodavimas, pavarų dėžės mokymas ir kitos adaptavimo procedūros nėra universalus ECU programavimas.

ECU kodavimas ir adaptacijos

Suderinamuose automobiliuose THINKSCAN Max 2 gali atlikti:

• Naujai sumontuotų komponentų pritaikymą

• Pakeistų valdymo blokų konfigūravimą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Bazinius nustatymus

• Palaikomų automobilio funkcijų aktyvavimą

• Gamintojo numatytas adaptavimo procedūras

ECU kodavimo ir adaptavimo galimybės priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos ir konkretaus valdymo bloko.

ECU kodavimas nėra universalus valdymo blokų programinės įrangos perrašymas. Įrenginys nėra skirtas ECU klonavimui, „Bench“ ar „Boot“ programavimui, profesionaliam čipavimui, variklio galios didinimui ar universaliam raktų programavimui.

CAN FD palaikymas

Integruotas CAN FD protokolas išplečia suderinamumą su dalimi naujesnių automobilių, kuriuose naudojamas spartesnis diagnostikos duomenų perdavimas.

CAN FD leidžia perduoti daugiau duomenų nei klasikinis CAN protokolas ir yra naudojamas dalyje naujesnių skirtingų gamintojų transporto priemonių.

CAN FD palaikymas negarantuoja visų diagnostikos, aktyvių testų, serviso ar kodavimo funkcijų kiekviename automobilyje.

Realaus laiko duomenys

THINKSCAN Max 2 leidžia stebėti įvairius automobilio parametrus:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Oro srauto duomenis

• Droselio padėtį

• Kuro mišinio korekcijas

• Jutiklių įtampas

• Pavarų dėžės temperatūrą

• Ratų greičio jutiklių duomenis

• Akumuliatoriaus įtampą

• DPF slėgį ir temperatūras

• Kitus valdymo blokų pateikiamus parametrus

Duomenis galima peržiūrėti skaitmenine forma arba grafikais. Tai padeda nustatyti gedimus, kurie atsiranda tik varikliui įšilus, važiuojant arba esant tam tikrai sistemos apkrovai.

Automatinis VIN atpažinimas

Palaikomuose automobiliuose „AutoVIN“ funkcija gali automatiškai nustatyti:

• Automobilio markę

• Modelį

• Pagaminimo metus

• VIN numerį

• Tinkamą diagnostikos programinę įrangą

Jeigu automatinis atpažinimas nepalaikomas, automobilį galima pasirinkti rankiniu būdu.

Diagnostikos ataskaitos

Atlikus automobilio patikrą galima sukurti diagnostikos ataskaitą, kurioje pateikiama:

• Automobilio identifikavimo informacija

• Patikrintų sistemų sąrašas

• Aptikti gedimų kodai

• Valdymo blokų būklė

• Diagnostikos rezultatai

Ataskaitą galima išsaugoti ir bendrinti.

Techniniai duomenys

• Operacinė sistema: „Android 10“

• Ekranas: 5,99 colio jutiklinis

• Ekrano raiška: 720 × 1440

• Vidinė atmintis: 32 GB

• Akumuliatorius: 3150 mAh

• Ryšys su automobiliu: belaidis VCI adapteris

• Interneto ryšys: Wi-Fi

• Belaidis ryšys: „Bluetooth“

• Palaikomi protokolai: CAN FD, CAN, UDS, KWP2000, ISO ir SAE J1850

• Diagnostikos tipas: visų palaikomų sistemų

• Telefonas ar papildoma planšetė: nereikalingi

Kam skirtas THINKCAR THINKSCAN Max 2?

Įrenginys tinka:

• Pažengusiems automobilių savininkams

• Mobiliesiems mechanikams

• Nedideliems autoservisams

• Automobilių diagnostikos specialistams

• Naudotų automobilių patikrai

• Kelių skirtingų markių automobilių priežiūrai

• Variklio, pavarų dėžės, ABS ir SRS gedimų paieškai

• Visų palaikomų elektroninių sistemų diagnostikai

• Dvikrypčiams aktyviems komponentų testams

• Reguliariai atliekamoms serviso procedūroms

• ECU kodavimui ir adaptacijoms suderinamuose automobiliuose

• Ieškantiems kompaktiško autonominio diagnostikos įrenginio

Komplektacija

• THINKCAR THINKSCAN Max 2 diagnostikos įrenginys

• Belaidis VCI diagnostikos adapteris

• Įkrovimo laidas

• Maitinimo adapteris

• Transportavimo dėklas

• Naudojimo instrukcija

Svarbi informacija

Diagnostikos, aktyvių testų, serviso funkcijų ir ECU kodavimo palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos, variklio, transmisijos, elektroninio valdymo bloko, įdiegtos programinės įrangos ir aktyvios licencijos.

Programinės įrangos atnaujinimų laikotarpis ir licencijos sąlygos gali skirtis priklausomai nuo konkretaus produkto varianto. Pasibaigus įtrauktam atnaujinimų laikotarpiui naujausioms programinės įrangos versijoms gali būti reikalingas mokamas licencijos pratęsimas.
