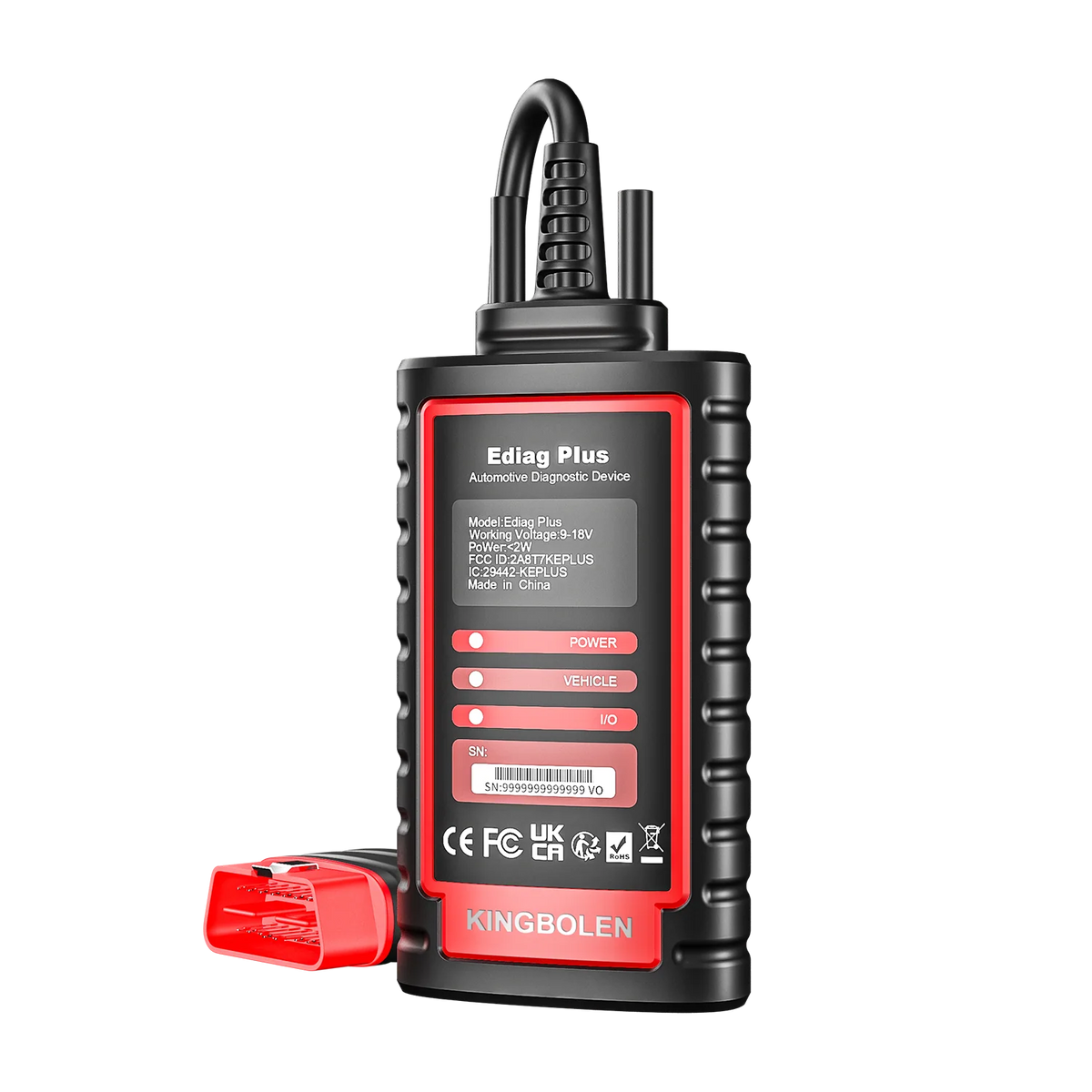

KINGBOLEN Ediag Plus – Bluetooth diagnostika su ECU kodavimu ir CAN FD

KINGBOLEN Ediag Plus – išplėstinis automobilių diagnostikos įrenginys, paverčiantis „Android“ arba „iOS“ telefoną profesionalia daugelio markių automobilių diagnostikos platforma.

Įrenginys leidžia tikrinti ne tik variklį, bet ir automatinę pavarų dėžę, ABS, oro pagalves, kėbulo elektroniką, elektroninį stovėjimo stabdį, akumuliatoriaus valdymo sistemą, klimato kontrolę ir kitus automobilio elektroninius valdymo blokus.

Dvikrypčiai aktyvūs testai leidžia praktiškai patikrinti automobilio komponentų veikimą, o ECU kodavimo ir adaptavimo funkcijos suteikia daugiau galimybių keičiant elektroninius modulius ar atliekant gamintojo numatytas konfigūravimo procedūras.

Pagrindiniai privalumai

• Visų automobilio elektroninių sistemų diagnostika

• Suderinamas su „Android“ ir „iOS“ įrenginiais

• „Bluetooth 5.1“ ryšys su telefonu

• Gedimų kodų nuskaitymas ir ištrynimas

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas suderinamuose automobiliuose

• Komponentų adaptacijos ir mokymo procedūros

• 15+ serviso ir priežiūros funkcijų

• CAN FD palaikymas

• Automatinis automobilio atpažinimas pagal VIN

• Realaus laiko duomenys ir grafikai

• Duomenų įrašymas ir atkūrimas

• Automobilio būklės ataskaitų kūrimas

• Visi 10 standartinių OBD2 diagnostikos režimų

• Nereikalinga atskira diagnostikos planšetė

Visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos ir programinės įrangos, Ediag Plus gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę pavarų dėžę ir transmisiją

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Kėbulo valdymo modulius

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Akumuliatoriaus valdymo sistemą

• TPMS padangų slėgio sistemą

• Vairo kampo jutiklį

• Klimato kontrolės sistemą

• Instrumentų skydelį

• Pakabos valdymo sistemą

• Durų, langų, sėdynių ir apšvietimo modulius

• Komforto ir centrinių vartų valdymo blokus

• Kitas automobilyje įdiegtas elektronines sistemas

Įrenginys leidžia nuskaityti ir ištrinti gedimų kodus, peržiūrėti valdymo blokų identifikavimo informaciją, stebėti parametrus realiu laiku ir išsaugoti diagnostikos rezultatus.

Dvikrypčiai aktyvūs testai

Skirtingai nei paprastas OBD2 klaidų skaitytuvas, Ediag Plus gali siųsti komandas palaikomiems automobilio valdymo blokams ir patikrinti komponentų veikimą.

Priklausomai nuo automobilio, galima aktyvuoti arba testuoti:

• Radiatoriaus ventiliatorių

• Kuro siurblį

• Purkštukus

• ABS siurblį ir vožtuvus

• EGR vožtuvą

• Elektroninę droselio sklendę

• Žibintus ir valytuvus

• Durų užraktus

• Elektrinius langus ir veidrodėlius

• Garsinį signalą

• Oro kondicionavimo sistemos komponentus

• Rele ir solenoidus

• Kitus elektroninius vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimą sukelia pats komponentas, elektros instaliacija, maitinimas, valdymo signalas ar elektroninis valdymo blokas.

Konkrečių aktyvių testų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

ECU kodavimas ir adaptacijos

Suderinamuose automobiliuose Ediag Plus gali atlikti:

• Pakeisto valdymo bloko konfigūravimą

• Naujai sumontuoto komponento pritaikymą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Kai kurių automobilio nustatymų keitimą

• Pasirinktų komforto funkcijų aktyvavimą

• Gamintojo numatytas kodavimo procedūras

ECU kodavimo galimybės priklauso nuo automobilio markės, modelio, pagaminimo metų ir konkretaus elektroninio valdymo bloko.

ECU kodavimas ir adaptacijos nėra universalus ECU programinės įrangos perrašymas. Įrenginys nėra skirtas valdymo blokų klonavimui, automobilio čipavimui, variklio galios didinimui ar profesionaliam visų markių raktų programavimui.

15+ serviso funkcijų

Priklausomai nuo automobilio, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• ABS stabdžių sistemos nuorinimas

• Akumuliatoriaus registravimas

• DPF regeneracija ir atstatymas

• Purkštukų kodavimas

• Vairo kampo jutiklio kalibravimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymo procedūra

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• Adaptyvių priekinių žibintų atstatymas

• Stoglangio inicijavimas

• EGR adaptacija

• Palaikomos imobilizatoriaus mokymo procedūros

• Kitos automobilio gamintojo numatytos funkcijos

Serviso funkcijų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

CAN FD palaikymas

Integruotas CAN FD protokolas išplečia suderinamumą su dalimi naujesnių automobilių, kuriuose naudojamas spartesnis diagnostikos duomenų perdavimas.

CAN FD naudojamas kai kuriuose naujesniuose:

• „Ford“

• GM ir „Chevrolet“

• „Cadillac“ ir „Buick“

• „Chrysler“ ir „Jeep“

• „Fiat“ ir „Alfa Romeo“

• Kituose palaikomuose automobiliuose

CAN FD palaikymas negarantuoja visų diagnostikos, aktyvių testų ar kodavimo funkcijų kiekviename automobilyje.

DoIP protokolo palaikymas šiam modeliui nenurodytas.

Realaus laiko duomenys

Ediag Plus leidžia stebėti automobilio parametrus realiu laiku:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Oro srauto duomenis

• Kuro mišinio korekcijas

• Jutiklių įtampas

• Pavarų dėžės temperatūrą

• Ratų greičio jutiklių duomenis

• Akumuliatoriaus įtampą

• Kitus valdymo blokų pateikiamus parametrus

Kelias parametrų reikšmes galima palyginti grafikų režimu, išsaugoti diagnostikos įrašą ir vėliau jį peržiūrėti.

Automatinis VIN atpažinimas

Palaikomuose automobiliuose automatinė VIN funkcija padeda nustatyti:

• Automobilio markę

• Modelį

• Pagaminimo metus

• VIN numerį

• Tinkamą diagnostikos programinę įrangą

Jeigu automatinis atpažinimas nepalaikomas, automobilį galima pasirinkti rankiniu būdu.

Automobilio būklės ataskaitos

Atlikus visų sistemų patikrą galima sukurti automobilio būklės ataskaitą, kurioje pateikiama:

• Automobilio informacija

• Patikrintų sistemų sąrašas

• Aptikti gedimų kodai

• Valdymo blokų būklė

• Diagnostikos rezultatai

Ataskaitą galima išsaugoti, bendrinti arba išsiųsti elektroniniu paštu.

Standartinė OBD2 diagnostika

Ediag Plus palaiko visus 10 standartinių OBD2 ir EOBD diagnostikos režimų:

• Esamų variklio gedimų kodų nuskaitymą

• Gedimų kodų ištrynimą

• „Check Engine“ lemputės išjungimą pašalinus gedimą

• Realaus laiko variklio parametrų peržiūrą

• „Freeze Frame“ duomenis

• I/M parengties būsenos patikrą

• Deguonies jutiklių testus

• Borto monitorių testus

• Transporto priemonės identifikavimo informaciją

• Nuolatinių gedimų kodų peržiūrą

Naudojimas su telefonu

Norint pradėti diagnostiką:

1. Prijunkite Ediag Plus prie automobilio OBD2 jungties.

2. Įdiekite gamintojo diagnostikos programėlę.

3. Prisijunkite prie įrenginio „Bluetooth“ ryšiu.

4. Pasirinkite automobilį arba naudokite automatinį VIN atpažinimą.

5. Atsisiųskite reikalingą automobilio diagnostikos programinę įrangą.

6. Pradėkite diagnostiką.

Palaikomi „Android“ ir „iOS“ telefonai bei planšetiniai įrenginiai.

Interneto ryšys reikalingas paskyrai sukurti, įrenginiui aktyvuoti, programinei įrangai atsisiųsti ir atnaujinimams įdiegti.

Techniniai duomenys

• Palaikomos sistemos: „Android“ ir „iOS“

• Ryšys su telefonu: „Bluetooth 5.1“

• Ryšys su automobiliu: OBD2 diagnostikos laidas

• Diagnostikos jungtis: DB15

• Darbinė įtampa: 12 V

• Darbinė temperatūra: nuo –10 °C iki 50 °C

• Korpuso medžiaga: ABS, PC ir apsauginė TPU guma

• Diagnostikos laido ilgis: apie 0,65 m

• CAN FD: palaikomas

• DoIP: nenurodytas

• Integruotas ekranas: nėra

• Telefonas arba planšetinis įrenginys: reikalingas

Kam skirtas KINGBOLEN Ediag Plus?

Įrenginys tinka:

• Pažengusiems automobilių savininkams

• Automobilių entuziastams

• Mobiliems mechanikams

• Nedideliems autoservisams

• Naudotų automobilių tikrintojams

• Kelių skirtingų markių automobilių priežiūrai

• Variklio, ABS, SRS ir pavarų dėžės diagnostikai

• Aktyviems komponentų testams

• Palaikomoms adaptacijoms ir ECU kodavimui

• Ieškantiems daugiau galimybių nei suteikia paprastas ELM327 adapteris

Komplektacija

• KINGBOLEN Ediag Plus diagnostikos įrenginys

• Pagrindinis OBD2 diagnostikos laidas

• Transportavimo krepšys

• Naudojimo instrukcija

Programinės įrangos atnaujinimai

Į standartinę Ediag Plus licenciją įtraukiami vienų metų programinės įrangos atnaujinimai.

Pasibaigus šiam laikotarpiui įrenginį galima toliau naudoti su jau įdiegtomis programomis. Naujausioms automobilių programinės įrangos versijoms ir funkcijų atnaujinimams gali būti reikalingas mokamas licencijos pratęsimas.

Svarbi informacija

Diagnostikos, aktyvių testų, serviso funkcijų, adaptacijų ir ECU kodavimo palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos, variklio, transmisijos, valdymo bloko, įdiegtos programinės įrangos ir aktyvios licencijos.
