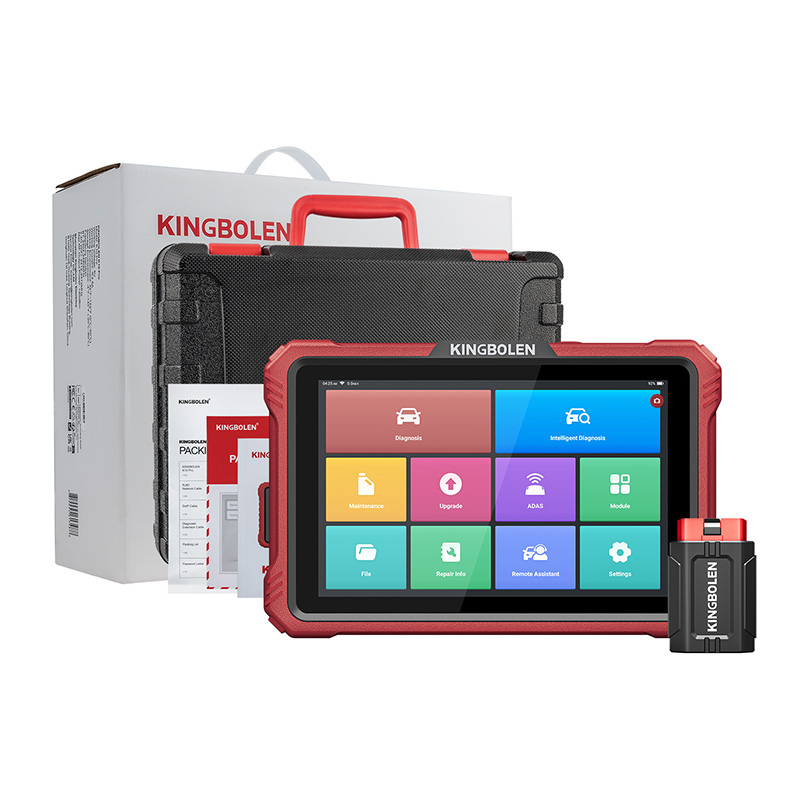

KINGBOLEN K10 Pro – profesionali diagnostika su topologija ir ECU kodavimu

KINGBOLEN K10 Pro – profesionali belaidė automobilių diagnostikos planšetė, skirta visų elektroninių sistemų patikrai, gedimų paieškai, dvikrypčiams aktyviems testams, serviso procedūroms ir ECU kodavimui suderinamuose automobiliuose.

Dideliame 10,1 colio ekrane pateikiamas automobilio valdymo blokų topologijos žemėlapis, todėl galima greitai pastebėti gedimų turinčius modulius, įvertinti jų tarpusavio ryšius ir pasirinkti tinkamą diagnostikos kryptį.

Belaidis diagnostikos adapteris suteikia daugiau judėjimo laisvės dirbant aplink automobilį, o autonominė „Android“ planšetė veikia be telefono ar papildomo kompiuterio.

Pagrindiniai privalumai

• Visų palaikomų automobilio elektroninių sistemų diagnostika

• Vaizdinis valdymo blokų topologijos žemėlapis

• Belaidis ryšys su automobiliu

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenys, grafikai ir įrašymas

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamuose automobiliuose

• 40 serviso ir priežiūros funkcijų

• CAN FD ir DoIP protokolų palaikymas

• VAG valdomos diagnostikos ir adaptavimo procedūros

• FCA „AutoAuth“ saugumo vartų palaikymas

• Automatinis automobilio atpažinimas pagal VIN

• Automatinis visų valdymo blokų skenavimas

• Diagnostikos ataskaitų kūrimas ir bendrinimas

• Nuotolinės diagnostikos funkcija

• 10,1 colio jutiklinis ekranas

• 4 GB operatyvioji ir 128 GB vidinė atmintis

• 12 600 mAh akumuliatorius

• Dvejų metų programinės įrangos atnaujinimai

Visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos ir įdiegtos programinės įrangos, KINGBOLEN K10 Pro gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę pavarų dėžę ir transmisiją

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Kėbulo valdymo modulius

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Klimato kontrolės sistemą

• Akumuliatoriaus valdymo sistemą

• TPMS padangų slėgio sistemą

• Instrumentų skydelį

• Pakabos valdymo sistemą

• Apšvietimo sistemas

• Durų, langų ir sėdynių modulius

• Centrinius vartų ir ryšio valdymo blokus

• Kitas automobilyje įdiegtas elektronines sistemas

Įrenginys leidžia nuskaityti ir ištrinti gedimų kodus, peržiūrėti valdymo blokų identifikavimo informaciją, stebėti realaus laiko parametrus ir išsaugoti diagnostikos rezultatus.

Valdymo blokų topologijos žemėlapis

Topologijos funkcija grafiškai parodo automobilio elektroninių valdymo blokų tinklą, jų tarpusavio ryšius ir esamą būklę.

Topologijos žemėlapyje galima greitai pastebėti:

• Tinkamai veikiančius valdymo blokus

• Modulius su užregistruotais gedimų kodais

• Neatsakančius arba nepasiekiamus valdymo blokus

• Galimus ryšio tinklo sutrikimus

• Tarpusavyje susijusias automobilio sistemas

Ši funkcija padeda nustatyti, ar gedimas susijęs su vienu komponentu, duomenų perdavimo linija, centrinių vartų moduliu ar keliomis tarpusavyje susijusiomis sistemomis.

Topologijos funkcijos prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir programinės įrangos versijos.

Dvikrypčiai aktyvūs testai

K10 Pro gali siųsti komandas tiesiai automobilio valdymo blokams ir praktiškai patikrinti pasirinktų komponentų veikimą.

Priklausomai nuo automobilio, galima aktyvuoti arba testuoti:

• Radiatoriaus ventiliatorių

• Kuro siurblį

• Purkštukus

• ABS siurblį ir vožtuvus

• Elektrinius langus ir veidrodėlius

• Durų užraktus

• Žibintus ir valytuvus

• Garsinį signalą

• Rele ir solenoidus

• Klimato kontrolės komponentus

• Kitus gamintojo palaikomus elektroninius vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimas susijęs su pačiu komponentu, jo maitinimu, elektros instaliacija, valdymo signalu ar elektroniniu valdymo bloku.

Konkrečių aktyvių testų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

40 serviso funkcijų

Priklausomai nuo automobilio, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• ABS stabdžių sistemos nuorinimas

• Akumuliatoriaus registravimas

• DPF regeneracija ir atstatymas

• GPF regeneracija

• Purkštukų kodavimas

• Vairo kampo jutiklio kalibravimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymas

• Sankabos adaptacija

• EGR adaptacija

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• „AdBlue“ sistemos procedūros

• NOx jutiklio atstatymas

• Aušinimo sistemos nuorinimas

• Start/Stop sistemos atstatymas

• Adaptyvių žibintų kalibravimas

• Lietaus ir šviesos jutiklių inicijavimas

• Elektrinių langų inicijavimas

• Sėdynių kalibravimas

• Stoglangio inicijavimas

• Oro kondicionavimo sistemos mokymas

• Turbokompresoriaus vykdiklio adaptacija

• FRM modulio pritaikymo procedūros

• Centrinių vartų modulio kalibravimas

• Aukštos įtampos baterijos serviso procedūros

• Variklio galios balanso patikra

• Kitos automobilio gamintojo numatytos procedūros

Serviso funkcijų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir konkretaus elektroninio valdymo bloko.

ECU kodavimas ir adaptacijos

Suderinamuose automobiliuose KINGBOLEN K10 Pro gali atlikti:

• Pakeisto valdymo bloko konfigūravimą

• Naujai sumontuoto komponento pritaikymą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Bazinius nustatymus

• Palaikomų automobilio parametrų keitimą

• Pasirinktų komforto funkcijų aktyvavimą

• Palaikomas internetinio kodavimo procedūras

ECU kodavimo galimybės priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos ir konkretaus valdymo bloko.

ECU kodavimas ir adaptacijos nėra universalus valdymo blokų programinės įrangos perrašymas. Įrenginys nėra skirtas ECU klonavimui, „Bench“ ar „Boot“ programavimui, profesionaliam čipavimui, variklio galios didinimui ar universaliam raktų programavimui.

VAG valdomos diagnostikos procedūros

Palaikomuose „Volkswagen“, „Audi“, „Škoda“ ir SEAT automobiliuose K10 Pro gali pateikti nuoseklias diagnostikos, kodavimo ir adaptavimo instrukcijas.

Sistema gali:

• Parinkti reikalingą diagnostikos funkciją

• Patikrinti procedūrai būtinas sąlygas

• Pateikti veiksmus tinkama seka

• Vesti per adaptacijos procedūrą

• Padėti atlikti bazinius nustatymus

• Nurodyti tikrinamus parametrus

• Padėti atlikti komponentų mokymą ir kalibravimą

Valdomų funkcijų prieinamumas priklauso nuo automobilio modelio, pagaminimo metų ir konkretaus valdymo bloko.

CAN FD ir DoIP palaikymas

CAN FD

CAN FD naudojamas dalyje naujesnių „Ford“, GM, „Stellantis“ ir kitų gamintojų automobilių. Šis protokolas leidžia perduoti daugiau diagnostikos duomenų nei klasikinis CAN.

DoIP

DoIP diagnostikos ryšys per IP tinklą naudojamas dalyje naujesnių:

• BMW

• „Volvo“

• „Jaguar“

• „Land Rover“

• Kitų palaikomų gamintojų automobilių

CAN FD arba DoIP protokolo palaikymas negarantuoja visų diagnostikos, aktyvių testų ar kodavimo funkcijų konkrečiame automobilyje.

FCA „AutoAuth“ palaikymas

Naujesniuose „Fiat“, „Alfa Romeo“, „Jeep“, „Dodge“, „Chrysler“ ir kituose FCA grupės automobiliuose kai kurias diagnostikos funkcijas gali riboti apsaugotas saugumo vartų modulis.

Norint ištrinti gedimų kodus, atlikti aktyvius testus, kodavimą ar serviso procedūras, gali būti reikalinga:

• „AutoAuth“ paskyra

• Aktyvi diagnostikos programinės įrangos licencija

• Mokama saugumo vartų prieiga

• Interneto ryšys

• Regionui tinkama paskyra

„AutoAuth“ registracija ir gamintojo prieigos mokesčiai paprastai nėra įtraukti į diagnostikos įrenginio licenciją.

Realaus laiko duomenys

KINGBOLEN K10 Pro leidžia stebėti įvairius automobilio parametrus:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Oro srauto duomenis

• Kuro mišinio korekcijas

• Jutiklių įtampas

• Pavarų dėžės temperatūrą

• Ratų greičio jutiklių duomenis

• Akumuliatoriaus įtampą

• DPF slėgį ir temperatūras

• Kitus valdymo blokų pateikiamus parametrus

Duomenis galima peržiūrėti skaitmenine forma arba grafikais, įrašyti ir vėliau atkurti. Tai padeda nustatyti gedimus, kurie atsiranda tik varikliui įšilus, važiuojant arba esant tam tikrai sistemos apkrovai.

Automatinis VIN atpažinimas

Palaikomuose automobiliuose automatinė VIN funkcija gali nustatyti:

• Automobilio markę

• Modelį

• Pagaminimo metus

• VIN numerį

• Tinkamą diagnostikos programinę įrangą

Jeigu automatinis VIN atpažinimas nepalaikomas, automobilį galima pasirinkti rankiniu būdu.

Nuotolinė diagnostika

K10 Pro nuotolinės diagnostikos funkcija gali leisti kitame taške esančiam specialistui prisijungti prie prie automobilio prijungto diagnostikos įrenginio.

Nuotolinė diagnostika gali būti naudojama:

• Sudėtingų gedimų konsultacijoms

• Kito diagnostikos specialisto pagalbai

• Palaikomoms kodavimo procedūroms

• Diagnostikos paslaugoms nuotoliniu būdu

Funkcijai gali būti reikalingas stabilus interneto ryšys, aktyvi paskyra ir mokama specialisto paslauga.

Diagnostikos ataskaitos

Atlikus automobilio patikrą galima sukurti diagnostikos ataskaitą, kurioje pateikiama:

• Automobilio identifikavimo informacija

• Patikrintų sistemų sąrašas

• Aptikti gedimų kodai

• Valdymo blokų būklė

• Diagnostikos rezultatai

Ataskaitą galima išsaugoti ir bendrinti su klientu.

Techniniai duomenys

• Operacinė sistema: „Android 10“

• Ekranas: 10,1 colio jutiklinis

• Ekrano raiška: 1280 × 800

• Operatyvioji atmintis: 4 GB

• Vidinė atmintis: 128 GB

• Akumuliatorius: 12 600 mAh

• Galinė kamera: 8 MP

• Ryšys su automobiliu: belaidis „Bluetooth“

• Interneto ryšys: 2,4 ir 5 GHz Wi-Fi

• Diagnostikos tipas: visų palaikomų sistemų

• CAN FD: palaikomas

• DoIP: palaikomas

• Programinės įrangos atnaujinimai: 2 metai

• Telefonas ar papildomas kompiuteris: nereikalingi

Kam skirtas KINGBOLEN K10 Pro?

Įrenginys tinka:

• Nepriklausomiems autoservisams

• Mobiliesiems mechanikams

• Automobilių diagnostikos specialistams

• Naudotų automobilių prekybininkams

• Pažengusiems automobilių savininkams

• Kelių skirtingų markių automobilių priežiūrai

• Sudėtingų elektronikos gedimų paieškai

• Dvikrypčiams aktyviems komponentų testams

• Serviso procedūroms

• ECU kodavimui ir adaptacijoms

• Norintiems greitai įvertinti viso automobilio elektroninių sistemų būklę

• Ieškantiems profesionalios belaidės diagnostikos planšetės

Programinės įrangos atnaujinimai

Į standartinę K10 Pro licenciją įtraukiami dvejų metų programinės įrangos atnaujinimai.

Pasibaigus šiam laikotarpiui įrenginį galima toliau naudoti su jau įdiegtomis programomis. Naujausioms programinės įrangos versijoms ir internetinėms funkcijoms gali būti reikalingas mokamas licencijos pratęsimas.

Svarbi informacija

Diagnostikos, topologijos, aktyvių testų, serviso funkcijų, nuotolinės diagnostikos ir ECU kodavimo palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos, variklio, transmisijos, elektroninio valdymo bloko, įdiegtos programinės įrangos ir aktyvios licencijos.

Apsaugotoms automobilio funkcijoms gali būti reikalinga gamintojo paskyra, mokama saugumo vartų prieiga ir interneto ryšys.
