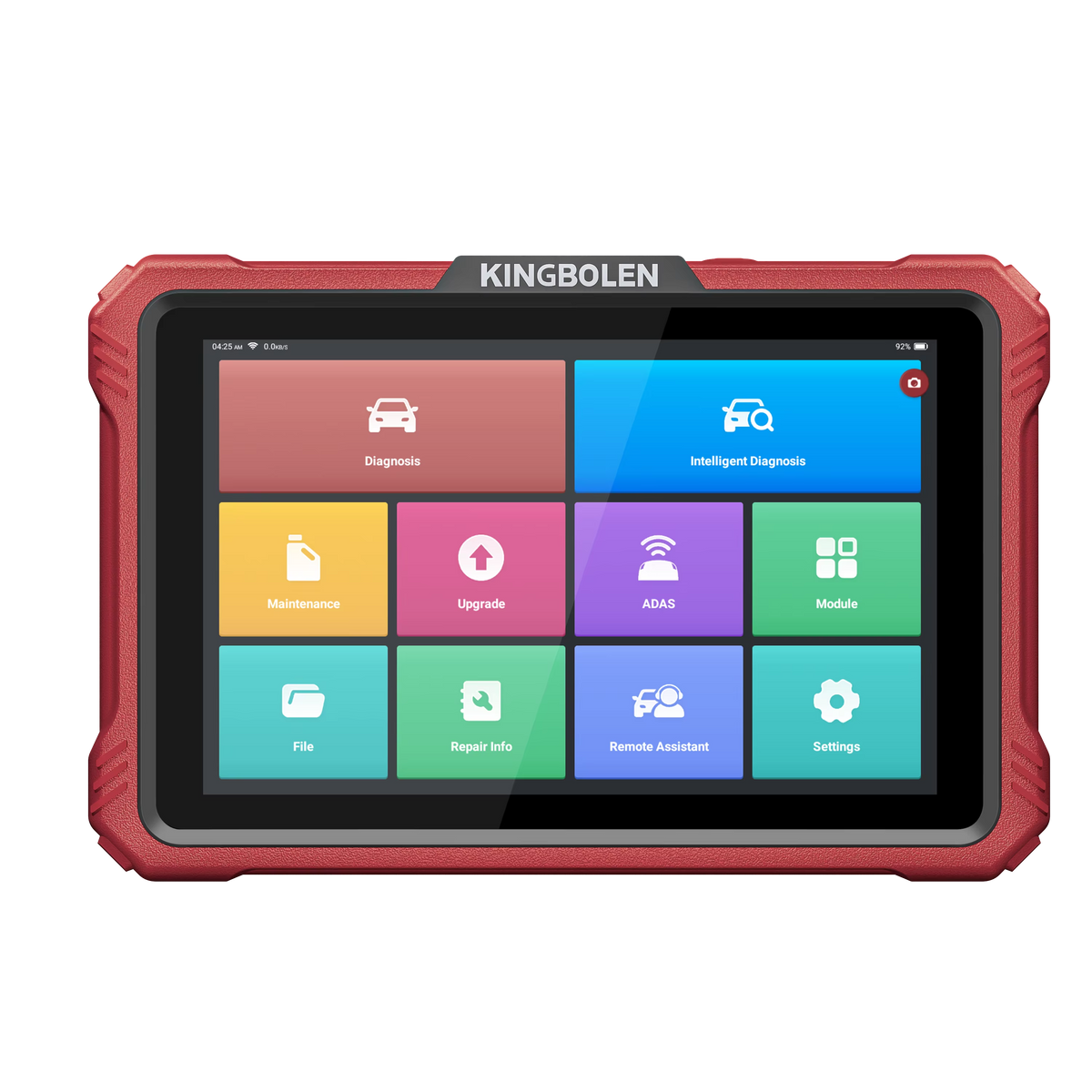

KINGBOLEN K10 Elite – profesionali laidinė diagnostika su topologija

KINGBOLEN K10 Elite – profesionali laidinė automobilių diagnostikos planšetė, skirta išsamiai visų elektroninių sistemų patikrai, gedimų paieškai, dvikrypčiams aktyviems testams, serviso procedūroms ir ECU kodavimui suderinamuose automobiliuose.

Laidinis ryšys užtikrina stabilų duomenų perdavimą atliekant išsamią diagnostiką ir ilgesnes serviso procedūras. Valdymo blokų topologijos žemėlapis padeda greitai įvertinti automobilio elektroninių sistemų struktūrą, aptikti gedimų turinčius modulius ir nustatyti galimus ryšio sutrikimus.

Autonominė 10,1 colio „Android“ planšetė veikia be telefono ar papildomo kompiuterio.

Pagrindiniai privalumai

• Visų palaikomų automobilio elektroninių sistemų diagnostika

• Vaizdinis valdymo blokų topologijos žemėlapis

• Stabilus laidinis ryšys su automobiliu

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenys, grafikai ir įrašymas

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamuose automobiliuose

• Daugiau kaip 40 serviso ir priežiūros funkcijų

• CAN FD ir DoIP protokolų palaikymas

• VAG valdomos diagnostikos procedūros

• FCA „AutoAuth“ saugumo vartų palaikymas

• Automatinis automobilio atpažinimas pagal VIN

• Automatinis visų valdymo blokų skenavimas

• Diagnostikos ataskaitų kūrimas ir bendrinimas

• 10,1 colio jutiklinis ekranas

• 4 GB operatyvioji ir 128 GB vidinė atmintis

• 12 600 mAh akumuliatorius

• Dvejų metų programinės įrangos atnaujinimai

Visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos ir įdiegtos programinės įrangos, KINGBOLEN K10 Elite gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę pavarų dėžę ir transmisiją

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Kėbulo valdymo modulius

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Klimato kontrolės sistemą

• Akumuliatoriaus valdymo sistemą

• TPMS padangų slėgio sistemą

• Instrumentų skydelį

• Pakabos valdymo sistemą

• Durų, langų, sėdynių ir apšvietimo modulius

• Centrinius vartų ir ryšio valdymo blokus

• Kitas automobilyje įdiegtas elektronines sistemas

Įrenginys leidžia nuskaityti ir ištrinti gedimų kodus, peržiūrėti valdymo blokų identifikavimo informaciją, analizuoti realaus laiko parametrus ir išsaugoti diagnostikos rezultatus.

Valdymo blokų topologijos žemėlapis

Topologijos funkcija grafiškai parodo automobilio elektroninių valdymo blokų tinklą, jų tarpusavio ryšius ir būklę.

Topologijos žemėlapyje galima greitai pastebėti:

• Valdymo blokus su užregistruotais gedimų kodais

• Neatsakančius arba nepasiekiamus modulius

• Galimus ryšio tinklo sutrikimus

• Tarpusavyje susijusias automobilio sistemas

Ši funkcija padeda greičiau suprasti automobilio elektroninės sistemos struktūrą ir pasirinkti tinkamą gedimo paieškos kryptį.

Topologijos prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir programinės įrangos versijos.

Dvikrypčiai aktyvūs testai

K10 Elite gali siųsti komandas tiesiai automobilio valdymo blokams ir patikrinti pasirinktų komponentų veikimą.

Priklausomai nuo automobilio, galima testuoti:

• Radiatoriaus ventiliatorių

• Kuro siurblį

• Purkštukus

• ABS siurblį ir vožtuvus

• Elektrinius langus ir veidrodėlius

• Durų užraktus

• Žibintus ir valytuvus

• Garsinį signalą

• Rele ir solenoidus

• Klimato kontrolės komponentus

• Kitus gamintojo palaikomus elektroninius vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimas susijęs su pačiu komponentu, jo maitinimu, elektros instaliacija, valdymo signalu ar elektroniniu valdymo bloku.

Konkrečių aktyvių testų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

40+ serviso funkcijų

Priklausomai nuo automobilio, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• ABS stabdžių sistemos nuorinimas

• Akumuliatoriaus registravimas

• DPF regeneracija ir atstatymas

• GPF regeneracija

• Purkštukų kodavimas

• Vairo kampo jutiklio kalibravimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymas

• Sankabos adaptacija

• EGR adaptacija

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• „AdBlue“ sistemos procedūros

• NOx jutiklio atstatymas

• Aušinimo sistemos nuorinimas

• Start/Stop sistemos atstatymas

• Adaptyvių žibintų kalibravimas

• Lietaus ir šviesos jutiklių inicijavimas

• Elektrinių langų inicijavimas

• Sėdynių kalibravimas

• Stoglangio inicijavimas

• Oro kondicionavimo sistemos mokymas

• Turbokompresoriaus vykdiklio adaptacija

• Centrinių vartų modulio adaptacijos

• Kitos automobilio gamintojo numatytos procedūros

Serviso funkcijų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir konkretaus elektroninio valdymo bloko.

ECU kodavimas ir adaptacijos

Suderinamuose automobiliuose KINGBOLEN K10 Elite gali atlikti:

• Pakeisto valdymo bloko konfigūravimą

• Naujai sumontuoto komponento pritaikymą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Bazinius nustatymus

• Palaikomų automobilio parametrų keitimą

• Pasirinktų komforto funkcijų aktyvavimą

• VAG valdomas kodavimo ir adaptavimo procedūras

ECU kodavimo galimybės priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos ir konkretaus valdymo bloko.

ECU kodavimas ir adaptacijos nėra universalus valdymo blokų programinės įrangos perrašymas. Įrenginys nėra skirtas ECU klonavimui, „Bench“ ar „Boot“ programavimui, profesionaliam čipavimui, variklio galios didinimui ar universaliam raktų programavimui.

VAG valdomos diagnostikos procedūros

Palaikomuose „Volkswagen“, „Audi“, „Škoda“ ir SEAT automobiliuose K10 Elite gali pateikti nuoseklias diagnostikos ir serviso instrukcijas.

Sistema gali:

• Parinkti reikalingą diagnostikos funkciją

• Patikrinti procedūrai būtinas sąlygas

• Pateikti veiksmus tinkama seka

• Vesti per adaptacijos procedūrą

• Padėti atlikti bazinius nustatymus

• Nurodyti tikrinamus parametrus

• Padėti atlikti komponentų mokymą ir kalibravimą

Valdomų funkcijų prieinamumas priklauso nuo automobilio modelio, pagaminimo metų ir konkretaus valdymo bloko.

CAN FD ir DoIP palaikymas

CAN FD

CAN FD naudojamas dalyje naujesnių „Ford“, GM, „Stellantis“ ir kitų gamintojų automobilių. Šis protokolas leidžia perduoti daugiau diagnostikos duomenų nei klasikinis CAN.

DoIP

DoIP diagnostikos ryšys per IP tinklą naudojamas dalyje naujesnių:

• BMW

• „Volvo“

• „Jaguar“

• „Land Rover“

• Kitų palaikomų gamintojų automobilių

CAN FD arba DoIP protokolo palaikymas negarantuoja visų diagnostikos, aktyvių testų ar kodavimo funkcijų konkrečiame automobilyje.

FCA „AutoAuth“ palaikymas

Naujesniuose „Fiat“, „Alfa Romeo“, „Jeep“, „Dodge“, „Chrysler“ ir kituose FCA grupės automobiliuose kai kurias funkcijas gali riboti apsaugotas saugumo vartų modulis.

Norint ištrinti gedimų kodus, atlikti aktyvius testus, kodavimą ar serviso procedūras, gali būti reikalinga:

• „AutoAuth“ paskyra

• Aktyvi diagnostikos programinės įrangos licencija

• Mokama saugumo vartų prieiga

• Interneto ryšys

• Regionui tinkama paskyra

„AutoAuth“ registracija ir gamintojo prieigos mokesčiai paprastai nėra įtraukti į diagnostikos įrenginio licenciją.

Realaus laiko duomenys

KINGBOLEN K10 Elite leidžia stebėti įvairius automobilio parametrus:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Oro srauto duomenis

• Kuro mišinio korekcijas

• Jutiklių įtampas

• Pavarų dėžės temperatūrą

• Ratų greičio jutiklių duomenis

• Akumuliatoriaus įtampą

• DPF slėgį ir temperatūras

• Kitus valdymo blokų pateikiamus parametrus

Duomenis galima peržiūrėti skaitmenine forma arba grafikais, įrašyti ir vėliau atkurti. Tai padeda nustatyti gedimus, kurie atsiranda tik varikliui įšilus, važiuojant arba esant tam tikrai sistemos apkrovai.

Automatinis VIN atpažinimas

Palaikomuose automobiliuose automatinė VIN funkcija gali nustatyti:

• Automobilio markę

• Modelį

• Pagaminimo metus

• VIN numerį

• Tinkamą diagnostikos programinę įrangą

Jeigu automatinis atpažinimas nepalaikomas, automobilį galima pasirinkti rankiniu būdu.

Diagnostikos ataskaitos

Atlikus automobilio patikrą galima sukurti diagnostikos ataskaitą, kurioje pateikiama:

• Automobilio identifikavimo informacija

• Patikrintų sistemų sąrašas

• Aptikti gedimų kodai

• Valdymo blokų būklė

• Diagnostikos rezultatai

Ataskaitą galima išsaugoti ir bendrinti su klientu.

Techniniai duomenys

• Operacinė sistema: „Android 10“

• Ekranas: 10,1 colio jutiklinis

• Ekrano raiška: 1280 × 800

• Procesorius: aštuonių branduolių, iki 2,0 GHz

• Operatyvioji atmintis: 4 GB

• Vidinė atmintis: 128 GB

• Akumuliatorius: 12 600 mAh

• Galinė kamera: 8 MP

• Ryšys su automobiliu: laidinis

• Interneto ryšys: 2,4 ir 5 GHz Wi-Fi

• CAN FD: palaikomas

• DoIP: palaikomas

• Diagnostikos tipas: visų palaikomų sistemų

• Programinės įrangos atnaujinimai: 2 metai

• Telefonas ar papildomas kompiuteris: nereikalingi

Kam skirtas KINGBOLEN K10 Elite?

Įrenginys tinka:

• Nepriklausomiems autoservisams

• Mobiliesiems mechanikams

• Automobilių diagnostikos specialistams

• Naudotų automobilių prekybininkams

• Pažengusiems automobilių savininkams

• Kelių skirtingų markių automobilių priežiūrai

• Sudėtingų elektronikos gedimų paieškai

• Dvikrypčiams aktyviems komponentų testams

• Serviso procedūroms

• ECU kodavimui ir adaptacijoms

• Vertinantiems stabilų laidinį diagnostikos ryšį

• Ieškantiems diagnostikos įrenginio su topologijos žemėlapiu

Programinės įrangos atnaujinimai

Į standartinę K10 Elite licenciją įtraukiami dvejų metų programinės įrangos atnaujinimai.

Pasibaigus šiam laikotarpiui įrenginį galima toliau naudoti su jau įdiegtomis programomis. Naujausioms programinės įrangos versijoms ir internetinėms funkcijoms gali būti reikalingas mokamas licencijos pratęsimas.

Svarbi informacija

Diagnostikos, topologijos, aktyvių testų, serviso funkcijų ir ECU kodavimo palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos, variklio, transmisijos, elektroninio valdymo bloko, įdiegtos programinės įrangos ir aktyvios licencijos.

FCA „AutoAuth“ ir kitoms apsaugotoms sistemoms gali būti reikalinga atskira paskyra, mokama prieiga ir interneto ryšys.
