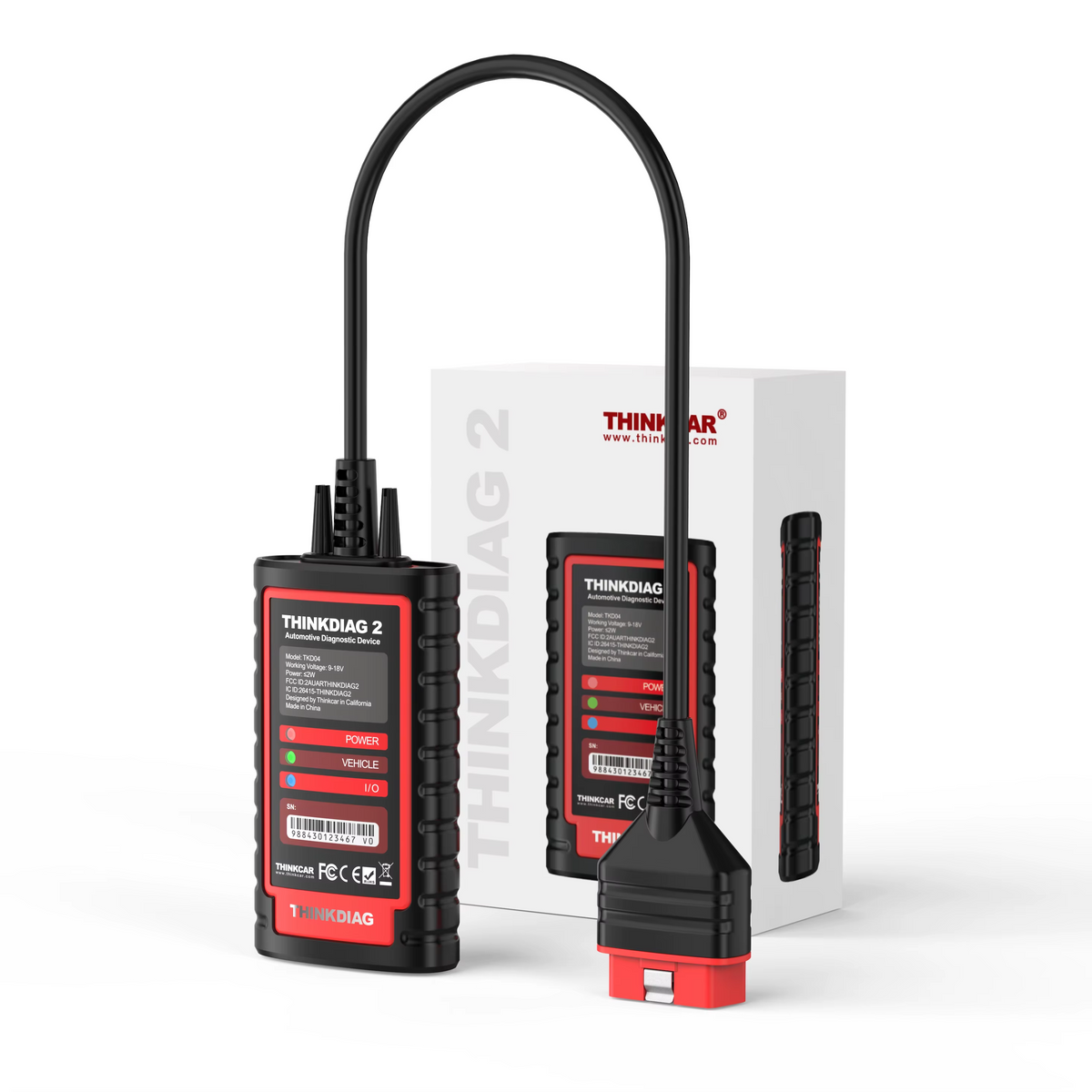

THINKCAR ThinkDiag 2 – visų sistemų Bluetooth OBD2 diagnostika su CAN FD

THINKCAR ThinkDiag 2 – kompaktiškas belaidis diagnostikos adapteris, paverčiantis „iOS“ arba „Android“ telefoną išsamiu daugelio markių automobilių diagnostikos įrenginiu.

ThinkDiag 2 leidžia tikrinti ne tik variklio, bet ir automatinės pavarų dėžės, ABS, SRS oro pagalvių, elektroninio stovėjimo stabdžio, kėbulo elektronikos, klimato kontrolės bei kitas palaikomas automobilio sistemas.

Naudodami dvikrypčius aktyvius testus galite siųsti komandas suderinamiems komponentams, o serviso funkcijos ir adaptavimo procedūros padeda atlikti dažniausiai reikalingus automobilio priežiūros darbus.

Pagrindiniai privalumai

• Visų palaikomų automobilio elektroninių sistemų diagnostika

• Suderinamas su „iOS“ ir „Android“ įrenginiais

• Belaidis „Bluetooth“ ryšys

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenys, grafikai ir įrašymas

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamuose automobiliuose

• 15+ serviso ir priežiūros funkcijų

• Integruotas CAN FD palaikymas

• Automatinis automobilio atpažinimas pagal VIN

• Diagnostikos ataskaitų kūrimas ir bendrinimas

• Nereikalinga atskira diagnostikos planšetė

Visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos ir naudojamos programinės įrangos, THINKCAR ThinkDiag 2 gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę pavarų dėžę ir transmisiją

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Kėbulo valdymo modulius

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Klimato kontrolės sistemą

• Akumuliatoriaus valdymo sistemą

• TPMS padangų slėgio sistemą

• Instrumentų skydelį

• Pakabos valdymo sistemą

• Durų, langų ir apšvietimo modulius

• Centrinius vartų ir kitus elektroninius valdymo blokus

Įrenginys leidžia peržiūrėti valdymo blokų identifikavimo informaciją, nuskaityti ir ištrinti gedimų kodus, stebėti realaus laiko parametrus bei išsaugoti diagnostikos rezultatus.

Dvikrypčiai aktyvūs testai

Skirtingai nei paprastas OBD2 klaidų skaitytuvas, ThinkDiag 2 gali siųsti komandas suderinamiems automobilio valdymo blokams ir praktiškai patikrinti pasirinktų komponentų veikimą.

Priklausomai nuo automobilio, galima aktyvuoti arba testuoti:

• Radiatoriaus ventiliatorių

• Kuro siurblį

• Purkštukus

• ABS siurblį ir vožtuvus

• Elektrinius langus ir veidrodėlius

• Durų užraktus

• Žibintus ir valytuvus

• Garsinį signalą

• Rele ir solenoidus

• Kitus gamintojo palaikomus elektroninius vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimas susijęs su pačiu komponentu, jo maitinimu, elektros instaliacija, valdymo signalu ar elektroniniu valdymo bloku.

Konkrečių aktyvių testų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

15+ serviso funkcijų

Priklausomai nuo automobilio, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• ABS stabdžių sistemos nuorinimas

• DPF regeneracija ir atstatymas

• Akumuliatoriaus registravimas

• Purkštukų kodavimas

• Vairo kampo jutiklio kalibravimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymas ir adaptacija

• EGR adaptacija

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• Adaptyvių žibintų nustatymas

• Stoglangio inicijavimas

• Kitos automobilio gamintojo numatytos procedūros

Serviso funkcijų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir konkretaus elektroninio valdymo bloko.

Purkštukų kodavimas, pavarų dėžės mokymas ir kitos adaptavimo procedūros nėra universalus ECU programavimas.

ECU kodavimas ir adaptacijos

Suderinamuose automobiliuose THINKCAR ThinkDiag 2 gali atlikti:

• Naujai sumontuotų komponentų pritaikymą

• Pakeistų valdymo blokų konfigūravimą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Bazinius nustatymus

• Palaikomų automobilio parametrų keitimą

• Kai kurių komforto funkcijų aktyvavimą

ECU kodavimo ir adaptavimo galimybės priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos ir konkretaus valdymo bloko.

ECU kodavimas nėra universalus valdymo blokų programinės įrangos perrašymas. Įrenginys nėra skirtas ECU klonavimui, „Bench“ ar „Boot“ programavimui, automobilio čipavimui, variklio galios didinimui ar universaliam raktų programavimui.

CAN FD palaikymas

Integruotas CAN FD protokolas išplečia suderinamumą su dalimi naujesnių automobilių, kuriuose naudojamas spartesnis diagnostikos duomenų perdavimas.

CAN FD palaikymas negarantuoja visų diagnostikos, aktyvių testų, serviso ar kodavimo funkcijų kiekviename automobilyje. Tikslus suderinamumas priklauso nuo transporto priemonės modelio, pagaminimo metų ir valdymo blokų.

Realaus laiko duomenys

ThinkDiag 2 leidžia stebėti įvairius automobilio parametrus:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Įsiurbiamo oro temperatūrą

• Oro srauto duomenis

• Droselio padėtį

• Kuro mišinio korekcijas

• Jutiklių įtampas

• Pavarų dėžės temperatūrą

• Ratų greičio jutiklių duomenis

• Akumuliatoriaus įtampą

• Kitus valdymo blokų pateikiamus parametrus

Duomenis galima peržiūrėti skaitmenine forma arba grafikais, įrašyti ir vėliau analizuoti. Tai padeda nustatyti gedimus, kurie atsiranda tik varikliui įšilus, važiuojant arba esant tam tikrai sistemos apkrovai.

Automatinis VIN atpažinimas

Palaikomuose automobiliuose „AutoVIN“ funkcija gali automatiškai nustatyti:

• Automobilio markę

• Modelį

• Pagaminimo metus

• VIN numerį

• Tinkamą diagnostikos programinę įrangą

Jeigu automatinis atpažinimas nepalaikomas, automobilį galima pasirinkti rankiniu būdu.

Diagnostikos ataskaitos

Atlikus automobilio patikrą galima sukurti diagnostikos ataskaitą, kurioje pateikiama:

• Automobilio identifikavimo informacija

• Patikrintų sistemų sąrašas

• Aptikti gedimų kodai

• Valdymo blokų būklė

• Diagnostikos rezultatai

Ataskaitą galima išsaugoti ir bendrinti.

Naudojimas su telefonu

1. Prijunkite ThinkDiag 2 prie automobilio OBD2 jungties.

2. Atsisiųskite gamintojo diagnostikos programėlę.

3. Sukurkite paskyrą ir aktyvuokite įrenginį.

4. Prisijunkite prie adapterio „Bluetooth“ ryšiu.

5. Pasirinkite automobilį arba naudokite automatinį VIN atpažinimą.

6. Atsisiųskite reikalingą diagnostikos programinę įrangą.

7. Pradėkite automobilio diagnostiką.

Palaikomi „iPhone“, „iPad“ ir „Android“ įrenginiai. Interneto ryšys gali būti reikalingas įrenginiui aktyvuoti, programinei įrangai atsisiųsti, licencijoms patikrinti ir atnaujinimams įdiegti.

Kam skirtas THINKCAR ThinkDiag 2?

Įrenginys tinka:

• Automobilių savininkams

• Pažengusiems automobilių entuziastams

• Mobiliesiems mechanikams

• Nedideliems autoservisams

• Naudotų automobilių patikrai

• Kelių skirtingų markių automobilių priežiūrai

• Variklio, pavarų dėžės, ABS ir SRS gedimų paieškai

• Dvikrypčiams aktyviems komponentų testams

• Pagrindinėms serviso procedūroms

• ECU kodavimui ir adaptacijoms suderinamuose automobiliuose

• Norintiems atlikti išsamesnę diagnostiką telefonu

Komplektacija

• THINKCAR ThinkDiag 2 diagnostikos adapteris

• Apsauginis dėklas

• Naudojimo instrukcija

• Programinės įrangos aktyvacija pagal pasirinkto komplekto licenciją

Svarbi informacija

Diagnostikos, aktyvių testų, serviso funkcijų, adaptacijų ir ECU kodavimo palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos, variklio, transmisijos, elektroninio valdymo bloko, įdiegtos programinės įrangos ir aktyvios licencijos.

Programinės įrangos funkcijos, licencijos galiojimo laikotarpis ir įtraukti atnaujinimai gali skirtis priklausomai nuo konkretaus produkto varianto.
