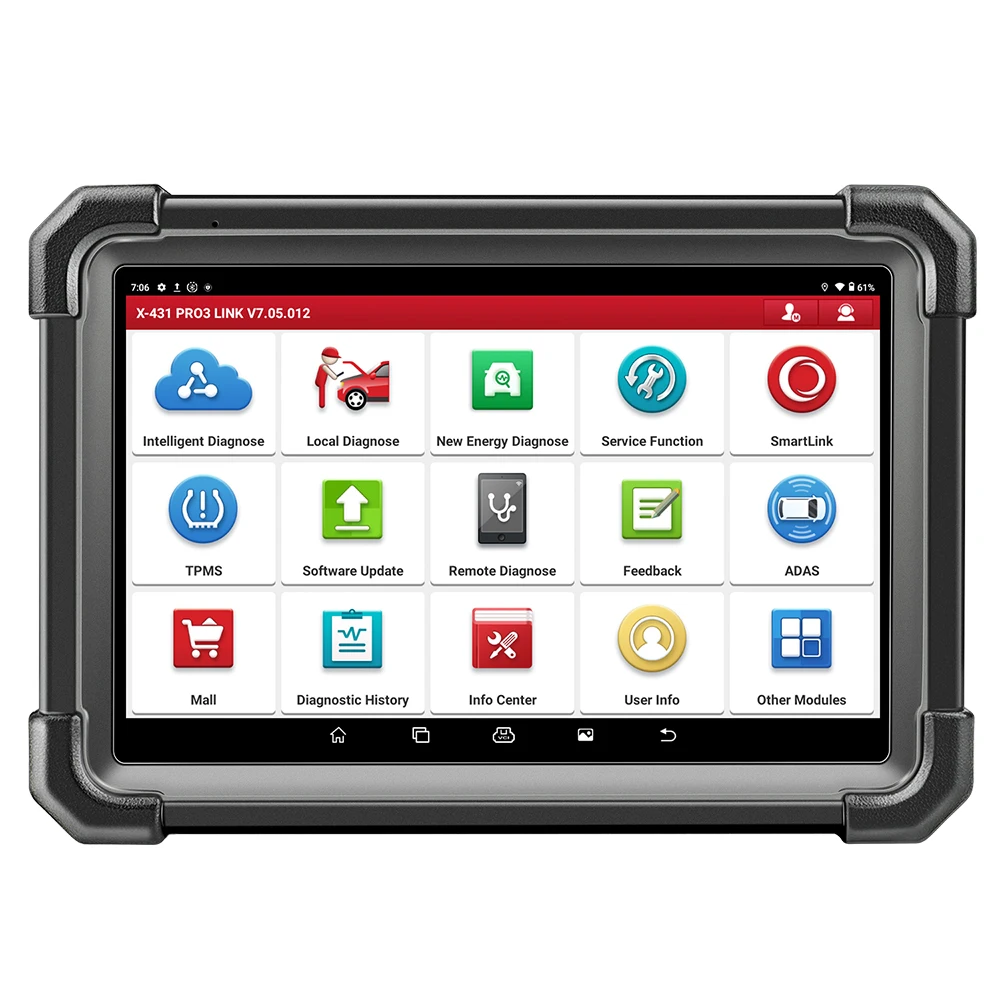

LAUNCH X-431 PRO3S+ SmartLink HD – 12/24 V automobilių ir sunkvežimių diagnostika

LAUNCH X-431 PRO3S+ SmartLink HD – profesionali diagnostikos planšetė, skirta 12 V lengviesiems automobiliams ir 24 V komercinėms transporto priemonėms.

Komplekte esantis „SmartLink HD“ diagnostikos modulis automatiškai prisitaiko prie 12 arba 24 V transporto priemonės elektros sistemos. Įrenginys leidžia diagnozuoti elektroninius valdymo blokus, nuskaityti ir ištrinti gedimų kodus, analizuoti realaus laiko parametrus, atlikti dvikrypčius komponentų testus, serviso procedūras, adaptacijas ir palaikomą ECU kodavimą.

Tai praktiškas sprendimas autoservisams, vienu įrenginiu aptarnaujantiems lengvuosius automobilius, mikroautobusus, sunkvežimius, autobusus, priekabas, žemės ūkio ir statybinę techniką.

Pagrindiniai privalumai

• 12 V lengvųjų automobilių diagnostika

• 24 V sunkvežimių ir komercinio transporto diagnostika

• Visų pasiekiamų elektroninių sistemų patikra

• Automatinis transporto priemonės atpažinimas pagal VIN

• Automatinis valdymo blokų skenavimas

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenys ir grafikai

• Diagnostikos duomenų įrašymas ir atkūrimas

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamose transporto priemonėse

• Serviso, mokymo ir kalibravimo procedūros

• CAN FD ir DoIP protokolų palaikymas

• J2534 „Pass-Thru“ galimybė suderinamose komplektacijose

• Vietinė ir nuotolinė diagnostika

• 10,1 colio „Android“ diagnostikos planšetė

• Platus komercinio transporto diagnostikos adapterių komplektas

• Automatinis 12 ir 24 V sistemos atpažinimas

Lengvųjų automobilių visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos ir programinės įrangos, įrenginys gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę arba robotizuotą pavarų dėžę

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Akumuliatoriaus valdymo sistemą

• Kėbulo valdymo modulius

• Klimato kontrolės sistemą

• Instrumentų skydelį

• TPMS padangų slėgio sistemą

• Pakabos valdymo sistemą

• Keturių varančiųjų ratų sistemą

• Adaptyvaus apšvietimo sistemas

• Durų, langų, veidrodėlių ir sėdynių modulius

• Parkavimo ir vairuotojo pagalbos sistemas

• Ryšio bei centrinius vartų modulius

• Kitas automobilyje sumontuotas elektronines sistemas

Galima peržiūrėti valdymo blokų identifikavimo informaciją, nuskaityti ir ištrinti gedimų kodus, analizuoti realaus laiko duomenis bei sukurti automobilio būklės ataskaitą.

Sunkvežimių ir komercinio transporto diagnostika

„SmartLink HD“ komplektas skirtas ne tik variklio OBD klaidoms tikrinti. Palaikomose komercinėse transporto priemonėse galima diagnozuoti:

• Dyzelinio variklio valdymo sistemą

• Automatinę ir automatizuotą transmisiją

• ABS ir EBS stabdžių sistemas

• SCR ir „AdBlue“ sistemą

• DPF kietųjų dalelių filtro sistemą

• Prietaisų skydelį

• Kėbulo ir kabinos valdymo modulius

• Oro pakabos sistemą

• Retarderį

• Klimato kontrolės sistemą

• Vartų ir ryšio modulius

• Kitą transporto priemonėje sumontuotą elektroniką

Palaikomos įvairios komercinio transporto elektroninės sistemos, įskaitant „Bosch“, „Detroit“, „Allison“, „Yuchai“, „Dachai“, „Shangchai“, „Xichai“ ir kitų gamintojų sprendimus.

Konkrečių sistemų palaikymas priklauso nuo transporto priemonės gamintojo, modelio, pagaminimo metų, variklio, transmisijos, valdymo bloko ir naudojamo diagnostikos adapterio.

Dvikrypčiai aktyvūs testai

Aktyvaus testo metu planšetė siunčia komandą tiesiai pasirinktam transporto priemonės valdymo blokui. Tai leidžia patikrinti komponento veikimą nenaudojant įprastų transporto priemonės valdiklių.

Lengvuosiuose automobiliuose gali būti tikrinami:

• Radiatoriaus ventiliatorius

• Kuro siurblys

• Purkštukai

• ABS siurblys ir vožtuvai

• EGR vožtuvas

• Elektroninė droselio sklendė

• Oro kondicionavimo kompresorius

• Žibintai ir valytuvai

• Durų užraktai

• Elektriniai langai

• Garsinis signalas

• Rele ir solenoidai

Komerciniame transporte gali būti atliekami:

• Cilindrų atjungimo testai

• Variklio galios balanso testai

• Purkštukų aktyvavimo testai

• Kuro slėgio sistemos patikra

• VGT turbinos vykdiklio testas

• SCR sistemos komponentų aktyvavimas

• DPF regeneracijos procedūros

• EBS vožtuvų ir komponentų testai

• Kompresoriaus arba ventiliatoriaus aktyvavimas

• Kiti gamintojo numatyti vykdiklių testai

Aktyvių testų sąrašas priklauso nuo konkrečios transporto priemonės ir jos elektroninių valdymo blokų.

ECU kodavimas ir adaptacijos

Suderinamose transporto priemonėse PRO3S+ SmartLink HD gali atlikti:

• Pakeisto valdymo bloko konfigūravimą

• Naujo komponento pritaikymą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Purkštukų kodavimą

• Pavarų dėžės adaptaciją

• Pakabos kalibravimą

• Droselio sklendės mokymą

• Palaikomų komforto funkcijų keitimą

• Pasirinktas internetinio kodavimo procedūras

Kodavimo galimybės priklauso nuo transporto priemonės markės, modelio, pagaminimo metų, rinkos, valdymo bloko ir įdiegtos programinės įrangos.

ECU kodavimas ir adaptacijos nėra universalus ECU programinės įrangos perrašymas. Įrenginys nėra skirtas valdymo blokų klonavimui, variklio čipavimui, galios didinimui ar universaliam visų markių raktų programavimui.

J2534 „Pass-Thru“ programavimas

Komplektacijose su suderinamu „SmartLink C V2.0 HD“ diagnostikos moduliu gali būti palaikomas J2534 „Pass-Thru“ ryšio standartas.

VCI gali būti naudojamas kaip ryšio sąsaja tarp transporto priemonės ir „Windows“ kompiuteryje veikiančios gamintojo programinės įrangos.

Priklausomai nuo automobilio gamintojo, tai gali leisti:

• Įrašyti gamintojo pateiktą programinės įrangos atnaujinimą

• Programuoti naują arba pakeistą valdymo bloką

• Įrašyti oficialų kalibravimo failą

• Atlikti palaikomas OEM procedūras

• Naudoti suderinamą gamintojo diagnostikos programą

J2534 funkcijai gali būti reikalingas „Windows“ kompiuteris, gamintojo programinė įranga, OEM portalo prenumerata, gamintojo paskyra, stabilus interneto ryšys ir profesionalus stabilizuotas programavimo maitinimo šaltinis.

J2534 palaikymas nereiškia, kad gamintojo programinė įranga, kalibravimo failai ir serverių licencijos yra įtraukti į diagnostikos įrenginio kainą.

CAN FD ir DoIP

CAN FD

CAN FD naudojamas dalyje naujesnių GM, „Ford“, „Stellantis“ ir kitų gamintojų transporto priemonių. Šis protokolas leidžia perduoti daugiau diagnostikos duomenų nei klasikinis CAN.

DoIP

DoIP diagnostikos ryšys per IP tinklą naudojamas dalyje naujesnių:

• BMW

• „Mercedes-Benz“

• „Volvo“

• „Jaguar“

• „Land Rover“

• Kitų palaikomų gamintojų transporto priemonių

CAN FD arba DoIP protokolo palaikymas negarantuoja visų diagnostikos, kodavimo ar programavimo funkcijų konkrečioje transporto priemonėje.

Serviso funkcijos

Priklausomai nuo transporto priemonės, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• Akumuliatoriaus registravimas

• Vairo kampo jutiklio kalibravimas

• ABS sistemos nuorinimas

• DPF regeneracija

• SCR ir „AdBlue“ sistemos procedūros

• NOx jutiklio atstatymas

• Purkštukų kodavimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymas

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• Adaptyvių žibintų nustatymas

• EGR adaptacija

• GPF regeneracija

• Aušinimo sistemos nuorinimas

• Start/Stop sistemos atstatymas

• Transportavimo režimo išjungimas

• Kitos gamintojo numatytos procedūros

Įrenginys palaiko daugiau kaip 30 pagrindinių serviso funkcijų ir papildomas konkretaus gamintojo diagnostikos procedūras.

Nuotolinė diagnostika

„SmartLink“ nuotolinės diagnostikos platforma gali leisti kitame taške esančiam specialistui prisijungti prie transporto priemonėje prijungto diagnostikos modulio.

Nuotolinė diagnostika gali būti naudojama:

• Sudėtingų gedimų konsultacijoms

• Kito diagnostikos specialisto pagalbai

• Kai kurioms kodavimo procedūroms

• Diagnostikos paslaugoms nuotoliniu būdu

Funkcijai reikalingas stabilus interneto ryšys ir suderinama paskyra. Kai kurios nuotolinės paslaugos gali būti mokamos.

Automatinis 12 ir 24 V atpažinimas

„SmartLink HD“ diagnostikos modulis automatiškai prisitaiko prie transporto priemonės maitinimo sistemos.

• VCI darbinė įtampa: 9–36 V

• Lengvieji automobiliai: dažniausiai 12 V

• Sunkvežimiai ir autobusai: dažniausiai 24 V

• Ryšys su planšete: belaidis arba laidinis

• Ryšys su kompiuteriu: USB arba tinklo jungtis, priklausomai nuo darbo režimo

Tai leidžia vieną diagnostikos platformą naudoti skirtingų kategorijų transporto priemonėms.

Palaikomos transporto priemonių kategorijos

Priklausomai nuo įdiegtos programinės įrangos ir naudojamų adapterių, įrenginys gali būti naudojamas:

• Lengviesiems automobiliams

• Visureigiams

• Mikroautobusams

• Pikapams

• Lengviesiems sunkvežimiams

• Sunkiesiems sunkvežimiams

• Autobusams

• Priekaboms

• Žemės ūkio technikai

• Statybinei technikai

• Specialiosios paskirties transportui

• Kai kurioms jūrinėms dyzelinėms sistemoms

Tikslus konkrečios transporto priemonės palaikymas priklauso nuo įdiegtos programinės įrangos, licencijos ir diagnostikos adapterio.

Techniniai duomenys

• Operacinė sistema: „Android 10“

• Ekranas: 10,1 colio jutiklinis

• Ekrano raiška: 1280 × 800

• Operatyvioji atmintis: 4 GB

• Vidinė atmintis: 64 GB

• Galinė kamera: 8 MP

• Ryšys: Wi-Fi, Bluetooth ir USB

• VCI darbinė įtampa: 9–36 V

• Palaikomos elektros sistemos: 12 ir 24 V

• Diagnostikos modulis: „SmartLink HD“ arba „SmartLink C V2.0 HD“, priklausomai nuo komplektacijos

• Integruotas planšetės stovas

Kam skirtas LAUNCH X-431 PRO3S+ SmartLink HD?

Įrenginys tinka:

• Lengvųjų automobilių autoservisams

• Sunkvežimių ir autobusų servisams

• Mišrius transporto parkus aptarnaujančioms įmonėms

• Komercinio transporto mechanikams

• Automobilių elektrikams

• Mobiliems diagnostikos specialistams

• Žemės ūkio ir statybinės technikos servisams

• Transporto įmonių techninės priežiūros padaliniams

• Servisams, kuriems reikalingi aktyvūs testai ir ECU kodavimas

• Dirbtuvėms, ieškančioms vienos 12 ir 24 V diagnostikos platformos

Komplektacija

Priklausomai nuo pasirinkto produkto varianto, komplekte gali būti:

• LAUNCH X-431 PRO3S+ diagnostikos planšetė

• „SmartLink HD“ arba „SmartLink C V2.0 HD“ diagnostikos modulis

• Standartinis 16 kontaktų OBD2 laidas

• Pagrindinis sunkvežimių diagnostikos laidas

• 6 ir 9 kontaktų OBD adapteriai

• CAT 9 kontaktų adapteris

• „Mercedes-Benz“ 14 kontaktų adapteris

• „Renault“ 12 kontaktų adapteris

• „Isuzu“ 20 kontaktų adapteris

• „Volvo“ 8 kontaktų adapteris

• MAN 12 ir 37 kontaktų adapteriai

• IVECO diagnostikos adapteris

• Kiti lengvojo ir komercinio transporto adapteriai

• Akumuliatoriaus maitinimo gnybtai

• Cigarečių degiklio maitinimo laidas

• USB ir tinklo laidai

• Maitinimo adapteris

• Saugikliai ir jungiamieji laidai

• Transportavimo lagaminai

• Naudojimo dokumentacija

Tiksli komplektacija gali skirtis pagal pasirinktą produkto variantą.

Programinės įrangos atnaujinimai

Šis komplektas dažniausiai parduodamas su dvejų metų lengvojo ir komercinio transporto programinės įrangos atnaujinimais.

Pasibaigus nemokamų atnaujinimų laikotarpiui įrenginį galima toliau naudoti su jau atsisiųstomis programomis. Naujausioms programinės įrangos versijoms gali būti reikalingas mokamas licencijos pratęsimas.

Svarbi informacija

Diagnostikos, aktyvių testų, ECU kodavimo, adaptacijų ir serviso funkcijų palaikymas priklauso nuo:

• Transporto priemonės gamintojo

• Modelio ir pagaminimo metų

• Rinkos bei regiono

• Variklio ir transmisijos

• Elektroninio valdymo bloko

• Įdiegtos programinės įrangos

• Turimos licencijos

• Naudojamo diagnostikos adapterio

• Saugumo vartų sistemos

FCA, „Renault“, „Mercedes-Benz“, VAG ir kitų gamintojų apsaugotoms sistemoms gali būti reikalinga mokama saugumo vartų paskyra arba papildoma gamintojo prieiga.

Programuojant valdymo blokus būtina naudoti profesionalų stabilizuotą maitinimo šaltinį. Maitinimo nutrūkimas programavimo metu gali sugadinti valdymo bloką.
