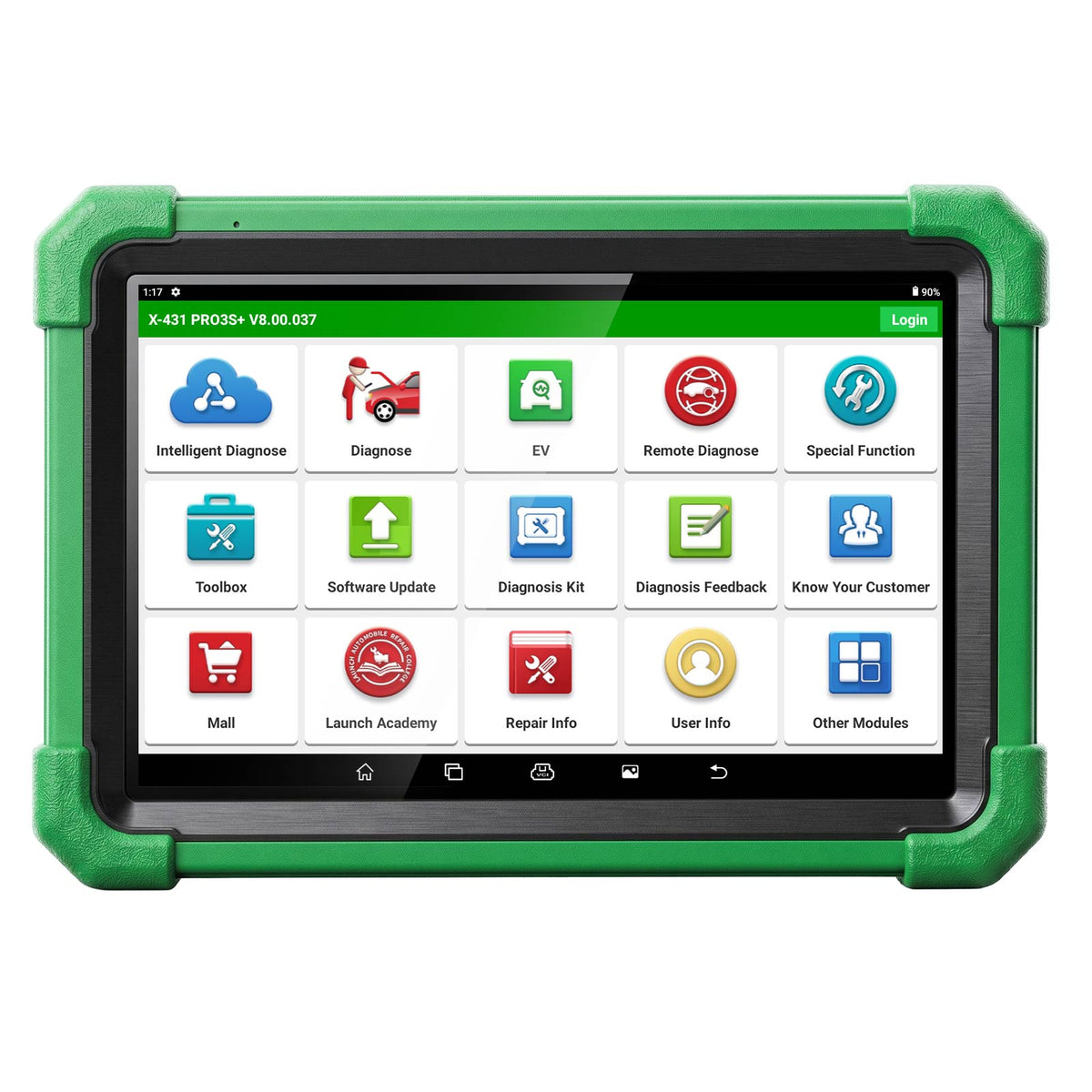

LAUNCH X-431 PRO3S+ EV – profesionali elektromobilių diagnostika su baterijų analize ir ECU kodavimu

LAUNCH X-431 PRO3S+ EV – profesionali daugelio markių automobilių diagnostikos planšetė, skirta elektromobilių, hibridinių ir įprastų vidaus degimo variklių transporto priemonių elektroninėms sistemoms tikrinti.

Įrenginys sujungia visų automobilio elektroninių sistemų diagnostiką ir specializuotą aukštos įtampos baterijų patikrą. Juo galima nuskaityti bei ištrinti gedimų kodus, stebėti realaus laiko parametrus, atlikti dvikrypčius komponentų testus, serviso procedūras, ECU kodavimą ir adaptacijas suderinamuose automobiliuose.

Komplekte naudojamas „SmartLink C V2.0“ diagnostikos modulis palaiko CAN FD, DoIP ir J2534 standartus, vietinę bei nuotolinę diagnostiką. 10,1 colio „Android“ planšetė ir specializuota elektromobilių diagnostikos programinė įranga leidžia atlikti išsamią transporto priemonės bei jos aukštos įtampos sistemų analizę.

Pagrindiniai privalumai

• Elektromobilių, hibridinių ir įprastų automobilių diagnostika

• Visų palaikomų elektroninių sistemų patikra

• Aukštos įtampos baterijos ir BMS diagnostika

• Atskirų baterijos elementų įtampos ir temperatūros analizė

• Baterijos įkrovos (SOC) ir būklės (SOH) duomenys

• Baterijos modulių parametrų palyginimas

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenys, grafikai ir įrašymas

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamuose automobiliuose

• J2534 „Pass-Thru“ palaikymas

• Sistemų topologijos žemėlapis

• Automatinis automobilio atpažinimas pagal VIN

• Automatinis valdymo blokų skenavimas

• Elektromobiliams skirtos serviso ir priežiūros procedūros

• CAN FD, DoIP ir CAN 2.0 protokolų palaikymas

• Vietinė ir nuotolinė diagnostika

• Diagnostikos ataskaitų kūrimas ir bendrinimas

• Belaidis „SmartLink C V2.0“ diagnostikos modulis

• 10,1 colio jutiklinis ekranas

• 4 GB RAM ir 64 GB vidinė atmintis

• „Android 10“ operacinė sistema

• 2,4 ir 5 GHz „Wi-Fi“ ryšys

• Papildomų profesionalių diagnostikos modulių prijungimo galimybė

Elektromobilių ir hibridų diagnostika

LAUNCH X-431 PRO3S+ EV turi specializuotą diagnostikos programinę įrangą, skirtą elektromobilių bei hibridinių transporto priemonių elektroninėms sistemoms.

Priklausomai nuo automobilio, įrenginys gali diagnozuoti:

• Aukštos įtampos baterijos valdymo sistemą (BMS)

• Elektrinės pavaros valdymo sistemą

• Elektros variklio valdymo bloką

• Aukštos įtampos maitinimo sistemą

• Integruotą įkroviklį (OBC)

• DC/DC įtampos keitiklį

• Baterijos aušinimo ir temperatūros valdymo sistemą

• Aukštos įtampos kontaktorius

• Įkrovimo jungties ir įkrovimo valdymo sistemas

• Elektrinį oro kondicionieriaus kompresorių

• Regeneracinio stabdymo sistemą

• Hibridinės pavaros valdymo modulius

• Kitas transporto priemonėje įdiegtas elektronines sistemas

Įrenginys leidžia patikrinti valdymo blokų būklę, nuskaityti gedimų kodus, peržiūrėti veikimo parametrus ir atlikti palaikomas diagnostikos bei aptarnavimo procedūras.

Aukštos įtampos baterijos diagnostika

Viena svarbiausių PRO3S+ EV funkcijų – išsami elektromobilio aukštos įtampos baterijos ir jos valdymo sistemos analizė.

Priklausomai nuo baterijos tipo ir BMS palaikymo, galima peržiūrėti:

• Baterijos įkrovos lygį (SOC)

• Baterijos būklės rodiklį (SOH)

• Bendrą baterijos įtampą

• Baterijos srovės parametrus

• Atskirų baterijos elementų įtampą

• Baterijos modulių temperatūrą

• Temperatūros skirtumus tarp modulių

• Didžiausią ir mažiausią elementų įtampą

• Įtampos skirtumus tarp baterijos elementų

• Baterijos valdymo sistemos gedimų kodus

• Kitus BMS pateikiamus duomenis

Diagnostikos programinė įranga gali automatiškai apskaičiuoti įtampos skirtumus ir padėti nustatyti elementus arba modulius, kurių parametrai skiriasi nuo likusios baterijos dalies.

Tai naudinga tikrinant naudotus elektromobilius, ieškant baterijos sistemos gedimų ir vertinant aukštos įtampos baterijos veikimą.

SOH reikšmė yra automobilio BMS pateikiamas arba diagnostikos programos apskaičiuojamas rodiklis. Ji nėra universali laboratorinė baterijos talpos matavimo procedūra.

Keli baterijos diagnostikos būdai

PRO3S+ EV platforma palaiko skirtingus baterijų diagnostikos metodus.

Diagnostika per OBD jungtį

Suderinamuose automobiliuose baterijos duomenys pasiekiami per standartinę transporto priemonės diagnostikos jungtį, neatjungiant baterijos nuo automobilio.

Diagnostika naudojant specializuotus adapterius

Palaikomoms baterijų sistemoms galima naudoti gamintojui ar baterijos tipui pritaikytus diagnostikos adapterius ir jungiamuosius laidus.

Diagnostika naudojant atskirus jungiamuosius laidus

Kai kurioms baterijų sistemoms numatyta galimybė naudoti specialias jungtis pagal diagnostikos programoje pateikiamas prijungimo instrukcijas.

Šioms procedūroms gali būti reikalingi papildomi EV diagnostikos adapteriai. Jų prieinamumas priklauso nuo įsigyto komplekto.

Visų automobilio elektroninių sistemų diagnostika

Be specializuotų elektromobilių funkcijų, LAUNCH X-431 PRO3S+ EV gali atlikti tradicinių automobilių elektroninių sistemų diagnostiką, kai įjungtos atitinkamos diagnostikos programos.

Priklausomai nuo transporto priemonės, galima tikrinti:

• Variklio valdymo sistemą

• Automatinę pavarų dėžę ir transmisiją

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Kėbulo valdymo modulius

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Klimato kontrolės sistemą

• Prietaisų skydelį

• TPMS padangų slėgio sistemą

• Elektroninę pakabą

• Durų, langų ir komforto modulius

• Apšvietimo sistemas

• Kitas automobilyje įdiegtas elektronines sistemas

Galima nuskaityti bei ištrinti gedimų kodus, stebėti realaus laiko duomenis, peržiūrėti valdymo blokų informaciją ir išsaugoti diagnostikos rezultatus.

Dvikrypčiai aktyvūs testai

Dvikryptė diagnostika leidžia ne tik nuskaityti automobilio parametrus, bet ir siųsti komandas palaikomiems elektroniniams valdymo blokams.

Priklausomai nuo automobilio, galima aktyvuoti ir tikrinti:

• Aušinimo sistemos ventiliatorius

• Elektrinius aušinimo skysčio siurblius

• Radiatoriaus ventiliatorius

• Kuro siurblį

• ABS siurblį

• Elektromagnetinius vožtuvus

• Žibintus ir valytuvus

• Durų užraktus

• Elektrinius langus

• Rele ir kitus vykdiklius

• Palaikomus elektromobilio aušinimo sistemos komponentus

Aktyvūs testai padeda nustatyti, ar komponentas reaguoja į valdymo bloko siunčiamą komandą, ir palengvina elektros bei mechaninių gedimų paiešką.

Konkrečių testų sąrašas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

ECU kodavimas ir adaptacijos

LAUNCH X-431 PRO3S+ EV palaiko ECU kodavimo bei adaptavimo funkcijas suderinamose transporto priemonėse.

Priklausomai nuo automobilio, galima atlikti:

• Valdymo blokų kodavimą

• Pakeistų komponentų adaptaciją

• Palaikomų sistemų parametrų nustatymą

• Elektroninių modulių inicijavimą

• Jutiklių kalibravimą

• Pavarų dėžės mokymo procedūras

• Automobilio komforto funkcijų konfigūravimą

• Palaikomas internetinio kodavimo procedūras

Kai kurioms funkcijoms gali būti reikalingas interneto ryšys, papildoma gamintojo prieiga arba aktyvi programinės įrangos licencija.

ECU kodavimas nėra tas pats, kas universalus ECU programinės įrangos perrašymas, valdymo blokų klonavimas ar variklio galios didinimas.

J2534 „Pass-Thru“ palaikymas

Komplekte naudojamas „SmartLink C V2.0“ diagnostikos modulis palaiko J2534 ryšio standartą.

Naudojant suderinamą gamintojo programinę įrangą, kompiuterį ir reikalingas prieigas, ši technologija gali būti naudojama palaikomoms valdymo blokų programavimo bei diagnostikos procedūroms.

J2534 standartas suteikia technines ryšio galimybes, tačiau pats savaime nesuteikia nemokamos prieigos prie automobilių gamintojų programavimo sistemų.

Konkrečių programavimo funkcijų prieinamumas priklauso nuo transporto priemonės gamintojo, OEM programinės įrangos, licencijų ir pasirinktos procedūros.

Sistemų topologijos žemėlapis

Palaikomuose automobiliuose PRO3S+ EV gali pateikti grafinį elektroninių valdymo blokų topologijos žemėlapį.

Jame galima matyti:

• Elektroninių valdymo blokų išdėstymą

• Ryšius tarp valdymo modulių

• Aptiktus gedimus

• Valdymo blokų ryšio būseną

• Patikrintas ir nepatikrintas sistemas

Topologijos funkcija padeda greičiau nustatyti, kuriame valdymo bloke ar ryšio grandinėje galėjo atsirasti gedimas.

Ši funkcija ypač naudinga diagnozuojant sudėtingus šiuolaikinių automobilių elektronikos ir ryšio tinklų sutrikimus.

Serviso ir priežiūros funkcijos

Priklausomai nuo automobilio ir įdiegtos programinės įrangos, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• Akumuliatoriaus registravimas

• Vairo kampo jutiklio kalibravimas

• ABS stabdžių sistemos nuorinimas

• DPF regeneracija

• Purkštukų kodavimas

• Droselio sklendės adaptacija

• Pavarų dėžės adaptacija

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• Adaptyvių žibintų nustatymas

• EGR adaptacija

• Aušinimo sistemos nuorinimas

• Elektrinio vandens siurblio aktyvavimas

• Transportavimo režimo išjungimas

• Start/Stop sistemos atstatymas

• Langų ir sėdynių kalibravimas

• Kitos automobilio gamintojo numatytos procedūros

Specializuotos elektromobilių funkcijos

Palaikomose transporto priemonėse gali būti prieinamos:

• Aukštos įtampos baterijos būklės įvertinimas

• Aukštos įtampos sistemos išjungimo procedūros

• Elektrinio oro kondicionieriaus kompresoriaus testavimas

• DC/DC keitiklio diagnostikos procedūros

• Integruoto įkroviklio (OBC) testavimas

• 48 V lengvojo hibrido sistemos komponentų diagnostika

• Elektromobilio aušinimo sistemos aptarnavimo procedūros

• Elektros variklio jutiklių kalibravimas

• Kitos konkrečiam gamintojui skirtos procedūros

Kai kuriems komponentų testams reikalingi specializuoti papildomi adapteriai bei aukštos įtampos sistemų aptarnavimo kvalifikacija.

CAN FD ir DoIP palaikymas

PRO3S+ EV palaiko šiuolaikinius diagnostikos ryšio protokolus, todėl gali prisijungti prie dalies naujesnių transporto priemonių elektroninių sistemų.

CAN FD

CAN FD leidžia perduoti didesnius diagnostikos duomenų kiekius nei klasikinis CAN protokolas ir naudojamas kai kuriuose naujesniuose automobiliuose.

DoIP

DoIP užtikrina diagnostikos ryšį per IP tinklą ir naudojamas dalyje naujesnių BMW, „Mercedes-Benz“, „Volvo“, „Jaguar“, „Land Rover“ bei kitų gamintojų transporto priemonių.

„SmartLink C V2.0“ taip pat palaiko CAN 2.0 ir J2534 ryšio standartus.

Protokolo palaikymas negarantuoja visų diagnostikos ar programavimo funkcijų kiekviename automobilyje.

Realaus laiko duomenys ir diagnostikos ataskaitos

Diagnostikos metu galima stebėti elektroninių sistemų parametrus realiu laiku.

Priklausomai nuo automobilio, gali būti pateikiami:

• Aukštos įtampos baterijos parametrai

• Baterijos elementų įtampos

• Temperatūros jutiklių duomenys

• Elektros variklio veikimo parametrai

• Įkrovimo sistemos duomenys

• Variklio apsukos

• Aušinimo skysčio temperatūra

• Ratų greičio jutiklių duomenys

• Pavarų dėžės parametrai

• Kiti valdymo blokų pateikiami duomenys

Duomenis galima peržiūrėti grafikais, įrašyti ir analizuoti vėliau.

Atlikus diagnostiką galima sukurti ataskaitą su transporto priemonės informacija, patikrintomis sistemomis ir aptiktais gedimų kodais. Ataskaitas galima išsaugoti bei bendrinti.

Vietinė ir nuotolinė diagnostika

„SmartLink C V2.0“ palaiko du pagrindinius diagnostikos darbo režimus.

Vietinė diagnostika

Diagnostikos modulis prijungiamas prie automobilio, o duomenys perduodami diagnostikos planšetei. Tai pagrindinis kasdienio darbo autoservise režimas.

Nuotolinė diagnostika

Palaikoma „SmartLink“ nuotolinės diagnostikos technologija, leidžianti naudotis suderinamų specialistų ar diagnostikos įrenginių nuotolinėmis paslaugomis.

Nuotolinei diagnostikai gali būti reikalingas interneto ryšys, papildomos paslaugos, suderinama įranga ir aktyvios prieigos.

Techninės charakteristikos

Parametras	Specifikacija
Modelis	LAUNCH X-431 PRO3S+ EV
Įrenginio tipas	Profesionali diagnostikos planšetė
Operacinė sistema	Android 10
Ekranas	10,1 colio jutiklinis
Ekrano raiška	1280 × 800
Procesorius	2,0 GHz, 4 branduolių
Operatyvioji atmintis	4 GB RAM
Vidinė atmintis	64 GB
Akumuliatorius	6300 mAh, 7,6 V
Belaidis ryšys	Wi-Fi, Bluetooth
Wi-Fi dažniai	2,4 GHz / 5 GHz
Diagnostikos modulis	SmartLink C V2.0
Protokolai	CAN 2.0, CAN FD, DoIP, J2534, D-PDU
Diagnostikos tipas	Vietinė ir nuotolinė
Baterijų diagnostika	BMS, SOC, SOH ir elementų parametrų analizė suderinamose sistemose

Kam skirtas LAUNCH X-431 PRO3S+ EV?

Įrenginys tinka:

• Profesionaliems automobilių autoservisams

• Elektromobilių ir hibridų servisams

• Automobilių diagnostikos specialistams

• Automobilių elektrikams

• Aukštos įtampos baterijų diagnostikos specialistams

• Elektromobilių techninės priežiūros centrams

• Naudotų elektromobilių tikrintojams

• Transporto parkų priežiūros įmonėms

• Servisams, atliekantiems ECU kodavimą ir adaptacijas

• Dirbtuvėms, kurioms reikalinga profesionali daugelio markių diagnostika

Tai sprendimas autoservisams, kuriems reikalinga viena diagnostikos platforma tiek įprastiems automobiliams, tiek elektromobiliams ir hibridams.

Komplektacija

Pagrindiniai įrenginio komponentai:

• LAUNCH X-431 PRO3S+ EV diagnostikos planšetė

• „SmartLink C V2.0“ diagnostikos modulis

• Pagrindinis diagnostikos prijungimo laidas

• USB ir įkrovimo priedai

• Naudojimo bei aktyvavimo informacija

Priklausomai nuo pasirinktos komplektacijos, gali būti pridedamas specializuotas elektromobilių baterijų diagnostikos laidų ir adapterių rinkinys.

Tiksli komplektacija, adapterių skaičius ir pridedamos programinės įrangos licencijos turi būti tikslinamos pagal konkretaus tiekėjo pateikiamą rinkinio sudėtį.

Programinės įrangos atnaujinimai

PRO3S+ EV palaiko diagnostikos programinės įrangos atnaujinimą internetu.

Atnaujinimai leidžia papildyti palaikomų automobilių sąrašą, gerinti esamas diagnostikos funkcijas ir įdiegti naujas galimybes.

Nemokamų atnaujinimų laikotarpis ir vėlesnio licencijos pratęsimo sąlygos priklauso nuo parduodamos įrenginio versijos bei tiekėjo komplektacijos.

Papildomos paslaugos, tokios kaip „X-431 FIX“, saugių diagnostikos vartų prieiga, OEM programavimas ar papildomi diagnostikos moduliai, gali būti mokamos atskirai.

Svarbi informacija

• Diagnostikos, baterijų analizės, ECU kodavimo ir serviso funkcijų palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, elektroninių valdymo blokų bei aktyvių licencijų.

• Ne visi automobiliai pateikia baterijos SOH ar atskirų elementų duomenis.

• J2534 palaikymas negarantuoja universalaus valdymo blokų programavimo.

• Kai kurioms baterijų diagnostikos ir komponentų testavimo procedūroms reikalingi papildomi adapteriai.

• Profesionalios aukštos įtampos sistemų aptarnavimo procedūros turi būti atliekamos tik kvalifikuotų specialistų, laikantis automobilio gamintojo saugos reikalavimų.

• Papildomi ADAS, TPMS, osciloskopo, imobilizatoriaus programavimo ir kiti specializuoti moduliai nėra laikomi standartinės komplektacijos dalimi, nebent aiškiai nurodyta kitaip.

• Prieš perkant konkrečiam automobiliui rekomenduojama patikrinti jo suderinamumą su reikalingomis funkcijomis.
