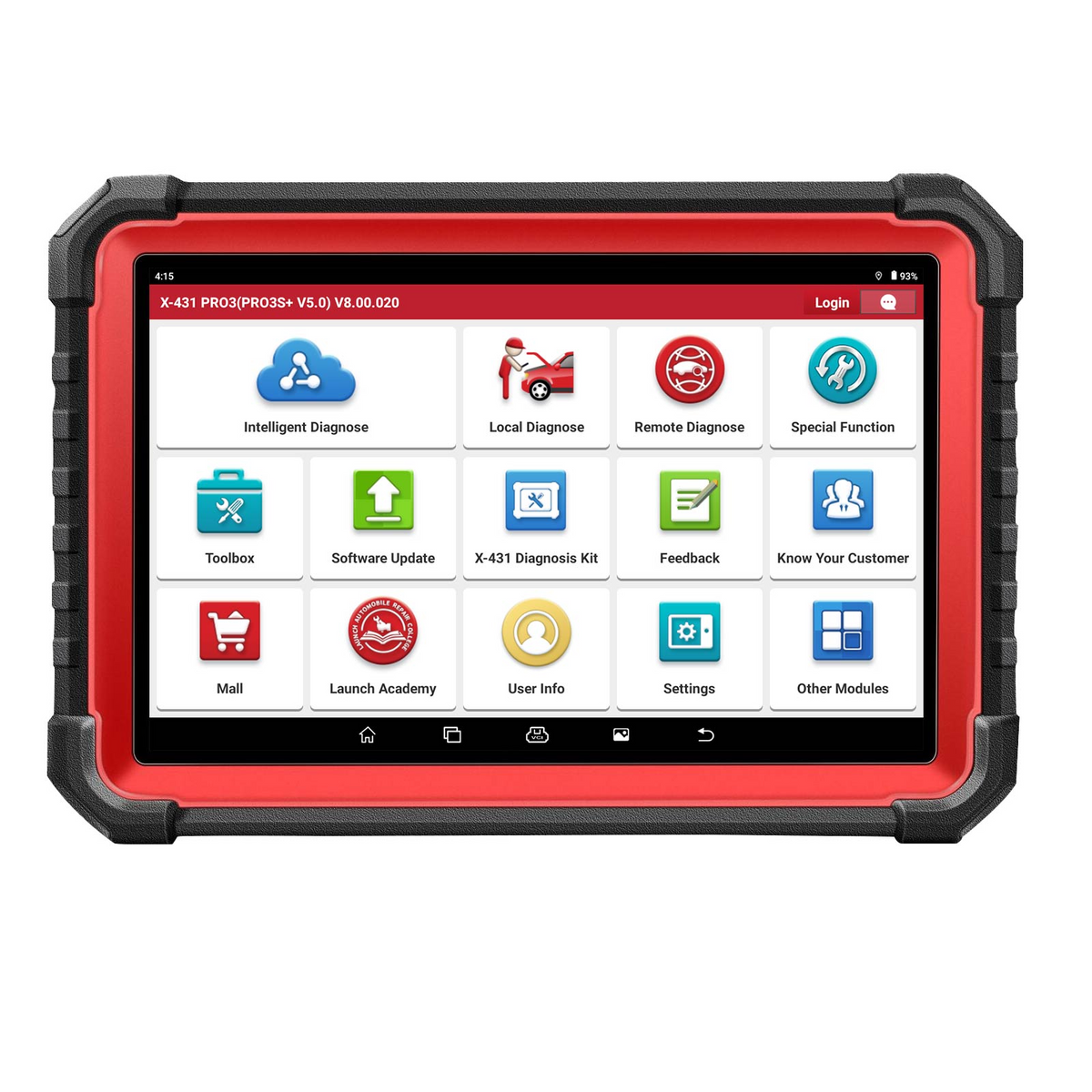

LAUNCH X-431 PRO3S+ Elite – profesionali diagnostika su „SmartLink C V2.0“ ir J2534

LAUNCH X-431 PRO3S+ Elite – profesionali daugelio markių automobilių diagnostikos planšetė su belaidžiu „SmartLink C V2.0“ diagnostikos moduliu.

Įrenginys skirtas visų automobilio elektroninių sistemų diagnostikai, dvikrypčiams aktyviems testams, serviso procedūroms, ECU kodavimui, adaptacijoms ir palaikomoms J2534 „Pass-Thru“ programavimo operacijoms.

„SmartLink C V2.0“ palaiko CAN 2.0, CAN FD, DoIP ir J2534 standartus, todėl įrenginys tinka tiek senesniems, tiek daliai naujausių automobilių. Palaikoma vietinė ir nuotolinė diagnostika, automatinis automobilio atpažinimas pagal VIN bei sistemų topologijos žemėlapis suderinamuose modeliuose.

Pagrindiniai privalumai

• Visų automobilio elektroninių sistemų diagnostika

• Belaidis „SmartLink C V2.0“ diagnostikos modulis

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamuose automobiliuose

• Palaikomos internetinio kodavimo funkcijos

• J2534 „Pass-Thru“ ryšys su OEM programine įranga

• CAN FD ir DoIP diagnostikos protokolai

• Automatinis automobilio atpažinimas pagal VIN

• Automatinis visų valdymo blokų skenavimas

• Sistemų topologijos žemėlapis palaikomuose automobiliuose

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko parametrų grafikai ir įrašymas

• 50+ serviso ir priežiūros funkcijų

• VAG grupės valdomos diagnostikos procedūros

• Nuotolinės diagnostikos galimybė

• Diagnostikos ataskaitų kūrimas ir bendrinimas

• 10,1 colio jutiklinis ekranas

• 4 GB RAM ir 64 GB vidinė atmintis

Visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos, PRO3S+ Elite gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę ir robotizuotą pavarų dėžę

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Kėbulo valdymo modulius

• Klimato kontrolės sistemą

• Instrumentų skydelį

• Akumuliatoriaus valdymo sistemą

• TPMS padangų slėgio sistemą

• Pakabos valdymo sistemą

• Keturių varančiųjų ratų sistemą

• Adaptyvaus apšvietimo sistemas

• Durų, langų, veidrodėlių ir sėdynių modulius

• Parkavimo ir vairuotojo pagalbos sistemas

• Centrinius vartų ir ryšio modulius

• Kitas automobilyje sumontuotas elektronines sistemas

Įrenginys leidžia nuskaityti ir ištrinti gedimų kodus, peržiūrėti valdymo blokų informaciją, stebėti realaus laiko parametrus ir sukurti bendrą automobilio būklės ataskaitą.

Dvikrypčiai aktyvūs testai

Dvikrypčio valdymo metu planšetė siunčia komandą tiesiai pasirinktam automobilio valdymo blokui. Tai leidžia patikrinti komponento veikimą nenaudojant įprastų automobilio valdiklių.

Priklausomai nuo automobilio, galima testuoti:

• Radiatoriaus ventiliatorių

• Kuro siurblį

• Purkštukus

• ABS siurblį ir vožtuvus

• EGR vožtuvą

• Elektroninę droselio sklendę

• Oro kondicionavimo kompresorių

• Žibintus ir valytuvus

• Durų užraktus

• Elektrinius langus

• Veidrodėlius ir sėdynes

• Garsinį signalą

• Pakabos vožtuvus

• Rele ir solenoidus

• Kitus gamintojo palaikomus vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimas susijęs su pačiu komponentu, jo maitinimu, elektros instaliacija, valdymo signalu ar elektroniniu valdymo bloku.

Konkrečių aktyvių testų sąrašas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

Sistemų topologijos žemėlapis

Palaikomuose automobiliuose topologijos funkcija grafiškai parodo elektroninių valdymo blokų struktūrą ir jų tarpusavio ryšius.

Topologijos žemėlapyje gali būti pažymima:

• Tinkamai veikianti sistema

• Sistema su aptiktais gedimų kodais

• Neatsakantis valdymo blokas

• Nepalaikomas arba neįdiegtas modulis

Ši funkcija padeda greičiau suprasti automobilio elektroninės sistemos struktūrą ir nustatyti, ar kelių valdymo blokų klaidos gali būti susijusios su bendra maitinimo, ryšio arba centrinių vartų problema.

Topologijos funkcijos prieinamumas priklauso nuo automobilio ir įdiegtos programinės įrangos.

ECU kodavimas ir adaptacijos

Suderinamuose automobiliuose PRO3S+ Elite gali atlikti:

• Pakeisto valdymo bloko konfigūravimą

• Naujo komponento pritaikymą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Automobilio komplektacijos parametrų keitimą

• Pasirinktų komforto funkcijų aktyvavimą

• Variantų kodavimą

• Bazinius nustatymus ir kalibravimą

• Palaikomą internetinį kodavimą

Kodavimo funkcijos nėra vienodos visoms markėms. Internetinėms procedūroms gali būti reikalinga aktyvi LAUNCH licencija, interneto ryšys, gamintojo serverių prieiga arba mokama saugumo paskyra.

ECU kodavimas ir adaptacijos nėra universalus ECU programinės įrangos perrašymas, valdymo blokų klonavimas ar automobilio galios didinimas.

J2534 „Pass-Thru“ programavimas

„SmartLink C V2.0“ palaiko J2534 diagnostikos ryšio standartą ir gali būti naudojamas kaip sąsaja tarp automobilio ir „Windows“ kompiuteryje veikiančios suderinamos gamintojo programinės įrangos.

Priklausomai nuo automobilio gamintojo, J2534 gali leisti:

• Įrašyti oficialų valdymo bloko programinės įrangos atnaujinimą

• Programuoti naują arba pakeistą valdymo bloką

• Įrašyti gamintojo pateiktą kalibravimo failą

• Atlikti palaikomas modulio atkūrimo procedūras

• Naudoti suderinamą OEM diagnostikos programą

J2534 funkcijai gali būti reikalinga:

• „Windows“ operacinę sistemą turintis kompiuteris

• Tinkamos „SmartLink“ tvarkyklės

• Automobilio gamintojo programinė įranga

• Mokama OEM portalo prenumerata

• Gamintojo paskyra

• Stabilus interneto ryšys

• Profesionalus stabilizuotas programavimo maitinimo šaltinis

J2534 palaikymas nereiškia, kad automobilio gamintojo programinė įranga, kalibravimo failai ir serverių prieiga yra įtraukti į įrenginio kainą.

CAN FD ir DoIP

CAN FD

CAN FD naudojamas dalyje naujesnių GM, „Ford“, „Stellantis“ ir kitų gamintojų automobilių. Šis protokolas leidžia perduoti daugiau diagnostikos duomenų nei klasikinis CAN.

DoIP

DoIP diagnostikos ryšys per IP tinklą naudojamas dalyje naujesnių:

• BMW

• „Mercedes-Benz“

• „Volvo“

• „Jaguar“

• „Land Rover“

• Kitų palaikomų gamintojų automobilių

CAN FD arba DoIP protokolo palaikymas negarantuoja visų diagnostikos, kodavimo ar programavimo funkcijų konkrečiame automobilyje.

50+ serviso funkcijų

Priklausomai nuo automobilio, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• Akumuliatoriaus registravimas

• Vairo kampo jutiklio kalibravimas

• ABS stabdžių sistemos nuorinimas

• DPF regeneracija ir atstatymas

• Purkštukų kodavimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymas

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• Adaptyvių žibintų kalibravimas

• EGR adaptacija

• NOx jutiklio atstatymas

• „AdBlue“ ir SCR sistemos procedūros

• Aušinimo sistemos nuorinimas

• Start/Stop sistemos atstatymas

• Stoglangio inicijavimas

• Transportavimo režimo išjungimas

• Sėdynės užimtumo jutiklio kalibravimas

• Kitos automobilio gamintojo numatytos procedūros

Serviso funkcijų skaičius ir prieinamumas priklauso nuo automobilio, valdymo blokų ir programinės įrangos versijos.

VAG valdomos diagnostikos procedūros

Palaikomuose „Volkswagen“, „Audi“, „Škoda“ ir SEAT automobiliuose programa gali pateikti nuoseklias diagnostikos, adaptavimo ir kalibravimo instrukcijas.

Sistema gali:

• Parinkti tinkamą diagnostikos arba adaptacijos funkciją

• Patikrinti procedūrai reikalingas sąlygas

• Pateikti veiksmus tinkama seka

• Rodyti matavimo ir nustatymo instrukcijas

• Padėti atlikti bazinius nustatymus

• Vesti per komponento mokymo arba kalibravimo procedūrą

Valdomų funkcijų prieinamumas priklauso nuo automobilio modelio, pagaminimo metų ir konkretaus valdymo bloko.

Nuotolinė diagnostika

„SmartLink C V2.0“ palaiko vietinės ir nuotolinės diagnostikos režimus.

Nuotoliniu būdu kitame taške esantis specialistas gali prisijungti prie prie automobilio prijungto „SmartLink“ modulio ir padėti atlikti:

• Sudėtingo gedimo diagnostiką

• Techninę konsultaciją

• Palaikomą kodavimo procedūrą

• Darbą su suderinama diagnostikos arba OEM programine įranga

Nuotolinei diagnostikai reikalingas stabilus interneto ryšys. Kai kurioms paslaugoms gali būti reikalinga atskira paskyra arba mokama specialisto paslauga.

Realaus laiko duomenys

PRO3S+ Elite leidžia stebėti valdymo blokų parametrus realiu laiku:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Oro srauto parametrus

• Kuro mišinio korekcijas

• Jutiklių įtampas

• Pavarų dėžės temperatūrą

• Ratų greičio jutiklių duomenis

• Akumuliatoriaus įtampą

• DPF slėgį ir temperatūras

• Kitus valdymo blokų pateikiamus parametrus

Duomenis galima pateikti skaitmenine forma arba grafikais, įrašyti ir vėliau peržiūrėti.

Diagnostikos ataskaitos

Atlikus automobilio patikrą galima sukurti diagnostikos ataskaitą, kurioje pateikiama:

• Automobilio informacija

• Patikrintų valdymo blokų sąrašas

• Aptikti gedimų kodai

• Sistemų būklė

• Diagnostikos rezultatai

Ataskaitą galima išsaugoti ir bendrinti su klientu.

Techniniai duomenys

• Operacinė sistema: „Android 10“

• Procesorius: keturių branduolių, 2,0 GHz

• Ekranas: 10,1 colio jutiklinis

• Ekrano raiška: 1280 × 800

• Operatyvioji atmintis: 4 GB

• Vidinė atmintis: 64 GB

• Galinė kamera: 8 MP

• Akumuliatorius: 6300 mAh / 7,6 V

• Belaidis ryšys: 2,4 ir 5 GHz Wi-Fi

• Ryšys su VCI: „Bluetooth 5.1“, Wi-Fi arba USB

• Diagnostikos modulis: „SmartLink C V2.0“

• VCI darbinė įtampa: 9–36 V

• VCI ekranas: apie 3,95 colio

• CAN FD: palaikomas

• DoIP: palaikomas

• J2534: palaikomas

Kam skirtas LAUNCH X-431 PRO3S+ Elite?

Įrenginys tinka:

• Profesionaliems autoservisams

• Automobilių elektrikams

• Diagnostikos specialistams

• Mobiliems mechanikams

• Daugelio markių automobilius aptarnaujančioms dirbtuvėms

• Sudėtingų elektronikos gedimų paieškai

• Aktyviems komponentų testams

• ECU kodavimui ir adaptacijoms

• Palaikomoms J2534 programavimo procedūroms

• Nuotolinei automobilių diagnostikai

Komplektacija

• LAUNCH X-431 PRO3S+ Elite diagnostikos planšetė

• „SmartLink C V2.0“ diagnostikos modulis

• OBD2 diagnostikos laidas

• VCI ir planšetės USB laidai

• Eterneto laidas

• Maitinimo adapteris

• Akumuliatoriaus maitinimo gnybtai

• Senesnių automobilių diagnostikos adapteriai

• Transportavimo lagaminas

• Naudojimo dokumentacija

Tiksli komplektacija gali skirtis pagal pasirinktą produkto variantą.

Programinės įrangos atnaujinimai

Šis modelis dažniausiai parduodamas su dvejų metų nemokamais programinės įrangos atnaujinimais.

Pasibaigus nemokamam laikotarpiui įrenginį galima toliau naudoti su jau atsisiųsta programine įranga. Naujausioms automobilių programų versijoms ir internetinėms funkcijoms gali būti reikalingas mokamas licencijos pratęsimas.

Svarbi informacija

Standartinis PRO3S+ Elite komplektas pirmiausia skirtas lengviesiems automobiliams ir nėra paruoštas pilnai sunkvežimių diagnostikai.

Diagnostikos, aktyvių testų, topologijos, ECU kodavimo, J2534 programavimo ir serviso funkcijų palaikymas priklauso nuo:

• Automobilio markės ir modelio

• Pagaminimo metų

• Automobilio rinkos

• Variklio ir transmisijos

• Valdymo bloko aparatinės ir programinės versijos

• Įdiegtos programinės įrangos

• Aktyvios LAUNCH licencijos

• Automobilio saugumo vartų sistemos

• Gamintojo serverių prieinamumo

FCA, „Renault“, „Mercedes-Benz“, VAG ir kitų gamintojų apsaugotoms funkcijoms gali būti reikalinga mokama saugumo vartų paskyra arba papildoma OEM prieiga.

Programuojant valdymo blokus būtina naudoti profesionalų stabilizuotą maitinimo šaltinį. Maitinimo nutrūkimas programavimo metu gali sugadinti valdymo bloką.
