LAUNCH X-431 PRO Elite – laidinė visų sistemų diagnostika su CAN FD ir DoIP

LAUNCH X-431 PRO Elite – profesionali daugelio markių automobilių diagnostikos planšetė, skirta visų elektroninių sistemų patikrai, gedimų paieškai, dvikrypčiams aktyviems testams, serviso procedūroms ir ECU kodavimui suderinamuose automobiliuose.

Įrenginys prie automobilio jungiamas diagnostikos laidu, todėl užtikrinamas stabilus ir patikimas duomenų perdavimas. Integruotas CAN FD ir DoIP palaikymas išplečia suderinamumą su dalimi naujesnių transporto priemonių, o 8 colių „Android“ planšetė leidžia dirbti be telefono ar papildomo kompiuterio.

Pagrindiniai privalumai

• Visų automobilio elektroninių sistemų diagnostika

• Stabilus laidinis ryšys su automobilio OBD jungtimi

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamuose automobiliuose

• Pasirinktos internetinio kodavimo funkcijos

• 31+ serviso ir priežiūros funkcija

• Integruotas CAN FD palaikymas

• DoIP palaikymas

• Automatinis automobilio atpažinimas pagal VIN

• Automatinis valdymo blokų skenavimas

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenys ir grafikai

• Duomenų įrašymas ir atkūrimas

• Diagnostikos ataskaitų kūrimas

• VAG grupės valdomos diagnostikos procedūros

• FCA saugumo vartų palaikymas

• 8 colių jutiklinis ekranas

• 4 GB RAM ir 64 GB vidinė atmintis

• Telefonas ar kompiuteris nereikalingi

Visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos, X-431 PRO Elite gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę ir robotizuotą pavarų dėžę

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Kėbulo valdymo modulius

• Klimato kontrolės sistemą

• Instrumentų skydelį

• Akumuliatoriaus valdymo sistemą

• TPMS padangų slėgio sistemą

• Pakabos valdymo sistemą

• Keturių varančiųjų ratų sistemą

• Adaptyvaus apšvietimo sistemas

• Durų, langų, veidrodėlių ir sėdynių modulius

• Parkavimo pagalbos sistemas

• Centrinius vartų ir ryšio modulius

• Kitas automobilyje sumontuotas elektronines sistemas

Įrenginys leidžia nuskaityti ir ištrinti gedimų kodus, peržiūrėti valdymo blokų identifikavimo informaciją, analizuoti realaus laiko parametrus ir išsaugoti diagnostikos rezultatus.

Dvikrypčiai aktyvūs testai

Aktyvaus testo metu diagnostikos planšetė siunčia komandą tiesiai pasirinktam automobilio valdymo blokui. Tai leidžia patikrinti, ar komponentas tinkamai reaguoja, nenaudojant įprastų automobilio jungiklių.

Priklausomai nuo automobilio, galima testuoti:

• Radiatoriaus ventiliatorių

• Kuro siurblį

• Purkštukus

• Uždegimo rites

• ABS siurblį ir vožtuvus

• EGR vožtuvą

• Elektroninę droselio sklendę

• Oro kondicionavimo kompresoriaus sankabą

• Žibintus ir valytuvus

• Durų užraktus

• Elektrinius langus

• Veidrodėlius ir sėdynes

• Garsinį signalą

• Pakabos vožtuvus

• Rele ir solenoidus

• Kitus gamintojo palaikomus vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimas susijęs su pačiu komponentu, jo maitinimu, elektros instaliacija, valdymo signalu ar elektroniniu valdymo bloku.

Konkrečių aktyvių testų sąrašas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

ECU kodavimas ir adaptacijos

Suderinamuose automobiliuose X-431 PRO Elite gali atlikti:

• Pakeisto valdymo bloko konfigūravimą

• Naujo komponento pritaikymą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Variantų kodavimą

• Bazinius nustatymus

• Gamintojo numatytas kalibravimo procedūras

• Pasirinktų komforto funkcijų aktyvavimą

• Automobilio komplektacijos parametrų keitimą

• Palaikomą internetinį kodavimą

Kodavimo galimybės priklauso nuo automobilio markės, modelio, pagaminimo metų ir konkretaus valdymo bloko. Internetinėms funkcijoms gali būti reikalingas interneto ryšys, aktyvi LAUNCH licencija arba gamintojo serverių prieiga.

ECU kodavimas ir adaptacijos nėra universalus ECU programinės įrangos perrašymas. Įrenginys nėra skirtas valdymo blokų klonavimui, „Bench“ arba „Boot“ programavimui, variklio galios žemėlapių keitimui ar profesionaliam čipavimui.

VAG valdomos diagnostikos procedūros

Palaikomuose „Volkswagen“, „Audi“, „Škoda“ ir SEAT automobiliuose diagnostikos programa gali pateikti nuoseklias valdomas procedūras.

Sistema gali:

• Nurodyti procedūrai reikalingas sąlygas

• Pateikti veiksmus tinkama seka

• Padėti atlikti bazinius nustatymus

• Vesti per adaptacijos procedūrą

• Padėti atlikti komponento mokymą

• Rodyti tikrinamus parametrus

• Pateikti matavimo ir diagnostikos nurodymus

Valdomų funkcijų aprėptis priklauso nuo automobilio modelio, pagaminimo metų, valdymo bloko ir įdiegtos programinės įrangos.

31+ serviso funkcija

Priklausomai nuo automobilio, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• Akumuliatoriaus registravimas

• Vairo kampo jutiklio kalibravimas

• ABS stabdžių sistemos nuorinimas

• DPF regeneracija ir atstatymas

• Purkštukų kodavimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymas

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• Adaptyvių žibintų kalibravimas

• EGR adaptacija

• NOx jutiklio atstatymas

• „AdBlue“ ir SCR sistemos procedūros

• GPF filtro regeneracija

• Aušinimo sistemos nuorinimas

• Start/Stop sistemos atstatymas

• Stoglangio inicijavimas

• Elektrinių langų kalibravimas

• Sėdynių kalibravimas

• Transportavimo režimo išjungimas

• Oro ir kuro santykio atstatymas

• Alkūninio veleno jutiklio mokymas

• Sankabos adaptacija

• Turbokompresoriaus vykdiklio mokymas

• Lietaus ir šviesos jutiklio atstatymas

• Kitos automobilio gamintojo numatytos procedūros

Serviso funkcijų prieinamumas priklauso nuo konkretaus automobilio ir jo elektroninių valdymo blokų.

CAN FD palaikymas

CAN FD naudojamas dalyje naujesnių automobilių ir leidžia perduoti daugiau diagnostikos duomenų nei klasikinis CAN protokolas.

Šis protokolas gali būti reikalingas kai kuriems naujesniems:

• GM ir „Chevrolet“

• „Cadillac“ ir „Buick“

• „Ford“

• „Chrysler“, „Jeep“ ir „Dodge“

• „Fiat“ ir „Alfa Romeo“

• Kitiems palaikomiems automobiliams

Integruotas CAN FD palaikymas reiškia, kad palaikomiems automobiliams atskiro CAN FD adapterio paprastai nereikia.

DoIP palaikymas

DoIP diagnostikos ryšys per IP tinklą naudojamas dalyje naujesnių:

• BMW

• „Mercedes-Benz“

• „Volvo“

• „Jaguar“

• „Land Rover“

• Kitų palaikomų gamintojų automobilių

DoIP protokolo palaikymas negarantuoja visų kodavimo ar internetinių funkcijų konkrečiame automobilyje.

FCA ir kitų gamintojų saugumo vartai

Naujesniuose „Fiat“, „Chrysler“, „Jeep“, „Dodge“ ir „Alfa Romeo“ automobiliuose diagnostikos funkcijas gali riboti apsaugotas saugumo vartų modulis.

Norint ištrinti gedimų kodus, atlikti aktyvius testus, kodavimą ar serviso procedūras, gali būti reikalinga:

• „AutoAuth“ arba kita saugumo vartų paskyra

• Aktyvi LAUNCH licencija

• Mokama prieiga

• Interneto ryšys

• Transporto priemonės identifikavimo duomenys

Panašūs apribojimai gali būti taikomi naujesniems „Renault“, VAG, „Mercedes-Benz“ ir kitų gamintojų automobiliams.

Realaus laiko duomenys

PRO Elite leidžia stebėti įvairius valdymo blokų parametrus:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Oro srauto parametrus

• Kuro mišinio korekcijas

• Jutiklių įtampas

• Pavarų dėžės temperatūrą

• Ratų greičio jutiklių duomenis

• Akumuliatoriaus įtampą

• DPF slėgį ir temperatūras

• Kitus valdymo blokų pateikiamus parametrus

Duomenis galima pateikti skaitmenine forma arba grafikais, įrašyti ir vėliau peržiūrėti.

Diagnostikos ataskaitos

Atlikus automobilio patikrą galima sukurti diagnostikos ataskaitą, kurioje pateikiama:

• Automobilio informacija

• Patikrintų valdymo blokų sąrašas

• Aptikti gedimų kodai

• Sistemų būklė

• Diagnostikos rezultatai

Ataskaitą galima išsaugoti arba bendrinti su klientu.

Techniniai duomenys

• Operacinė sistema: „Android 10“

• Procesorius: keturių branduolių, 2,0 GHz

• Ekranas: 8 colių jutiklinis

• Operatyvioji atmintis: 4 GB

• Vidinė atmintis: 64 GB

• Ryšys su automobiliu: laidinis

• CAN FD: palaikomas

• DoIP: palaikomas

• Automatinis VIN atpažinimas: palaikomas

• Wi-Fi ryšys atnaujinimams ir internetinėms funkcijoms

• Integruotas akumuliatorius

• Telefonas arba kompiuteris nereikalingi

Kam skirtas LAUNCH X-431 PRO Elite?

Įrenginys tinka:

• Nepriklausomiems autoservisams

• Automobilių elektrikams

• Mobiliems mechanikams

• Pažengusiems automobilių entuziastams

• Naudotų automobilių tikrintojams

• Kelių skirtingų markių automobilių priežiūrai

• Variklio, transmisijos, ABS ir SRS gedimų paieškai

• Aktyviems komponentų testams

• Serviso procedūroms

• ECU kodavimui ir adaptacijoms suderinamuose automobiliuose

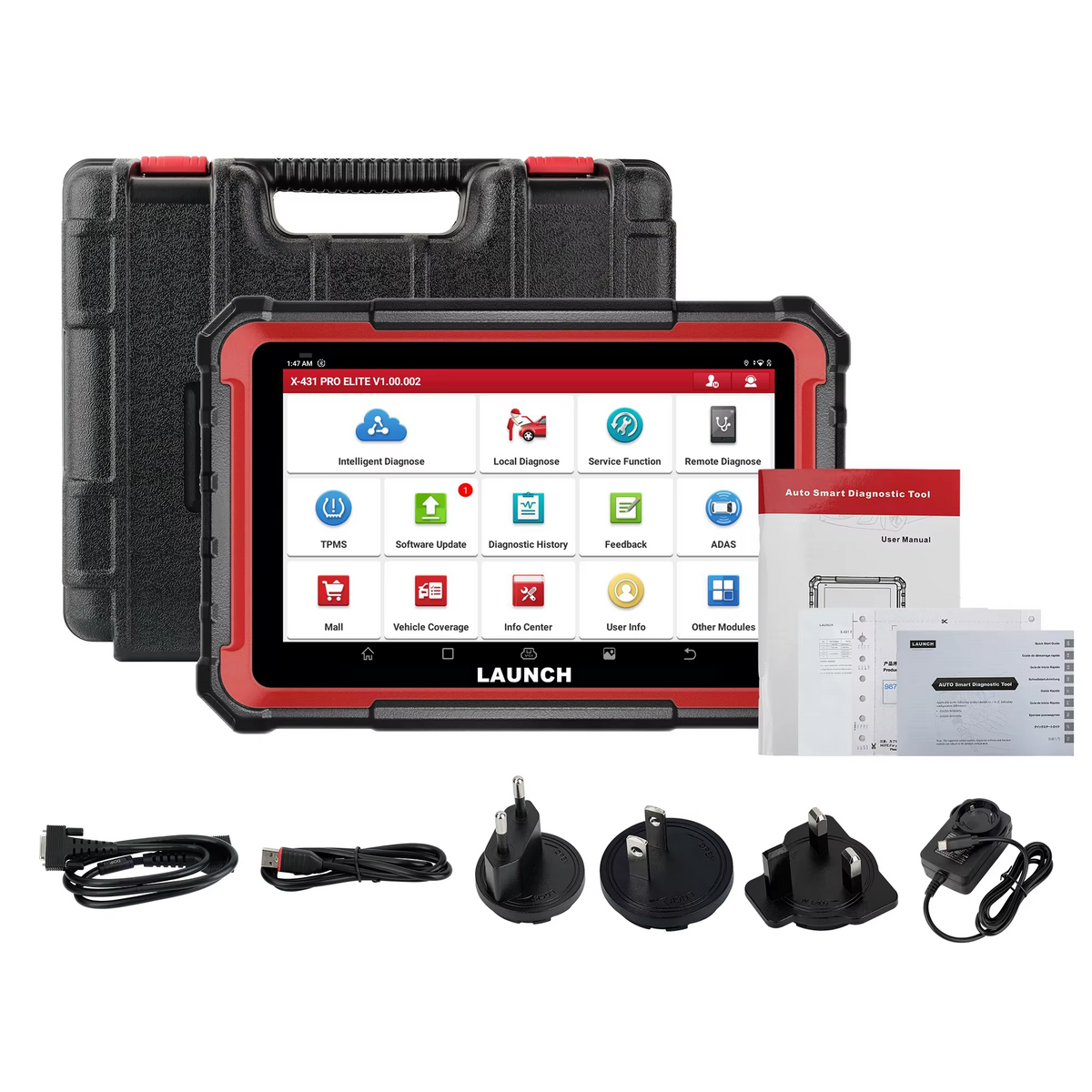

Komplektacija

• LAUNCH X-431 PRO Elite diagnostikos planšetė

• Pagrindinis laidinis diagnostikos kabelis

• Maitinimo adapteris

• USB laidas

• Kištukų adapteriai

• Naudojimo instrukcija

• Greito paleidimo vadovas

• Aktyvavimo duomenys

Tiksli komplektacija gali skirtis pagal pasirinktą produkto variantą.

Programinės įrangos atnaujinimai

Šis modelis dažniausiai parduodamas su dvejų metų nemokamais programinės įrangos atnaujinimais.

Pasibaigus nemokamam laikotarpiui įrenginį galima toliau naudoti su jau atsisiųsta programine įranga. Naujausioms automobilių programų versijoms ir internetinėms funkcijoms gali būti reikalingas mokamas licencijos pratęsimas.

Svarbi informacija

X-431 PRO Elite nepalaiko J2534 „Pass-Thru“ programavimo ir nėra skirtas 24 V sunkvežimių diagnostikai.

Įrenginys neatlieka universalaus ECU programavimo, ECU ar TCU klonavimo, „Bench“ arba „Boot“ programavimo, profesionalaus čipavimo ar universalaus raktų programavimo.

Diagnostikos, aktyvių testų, serviso funkcijų ir ECU kodavimo palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos, variklio, transmisijos, elektroninių valdymo blokų, įdiegtos programinės įrangos ir aktyvios licencijos.
