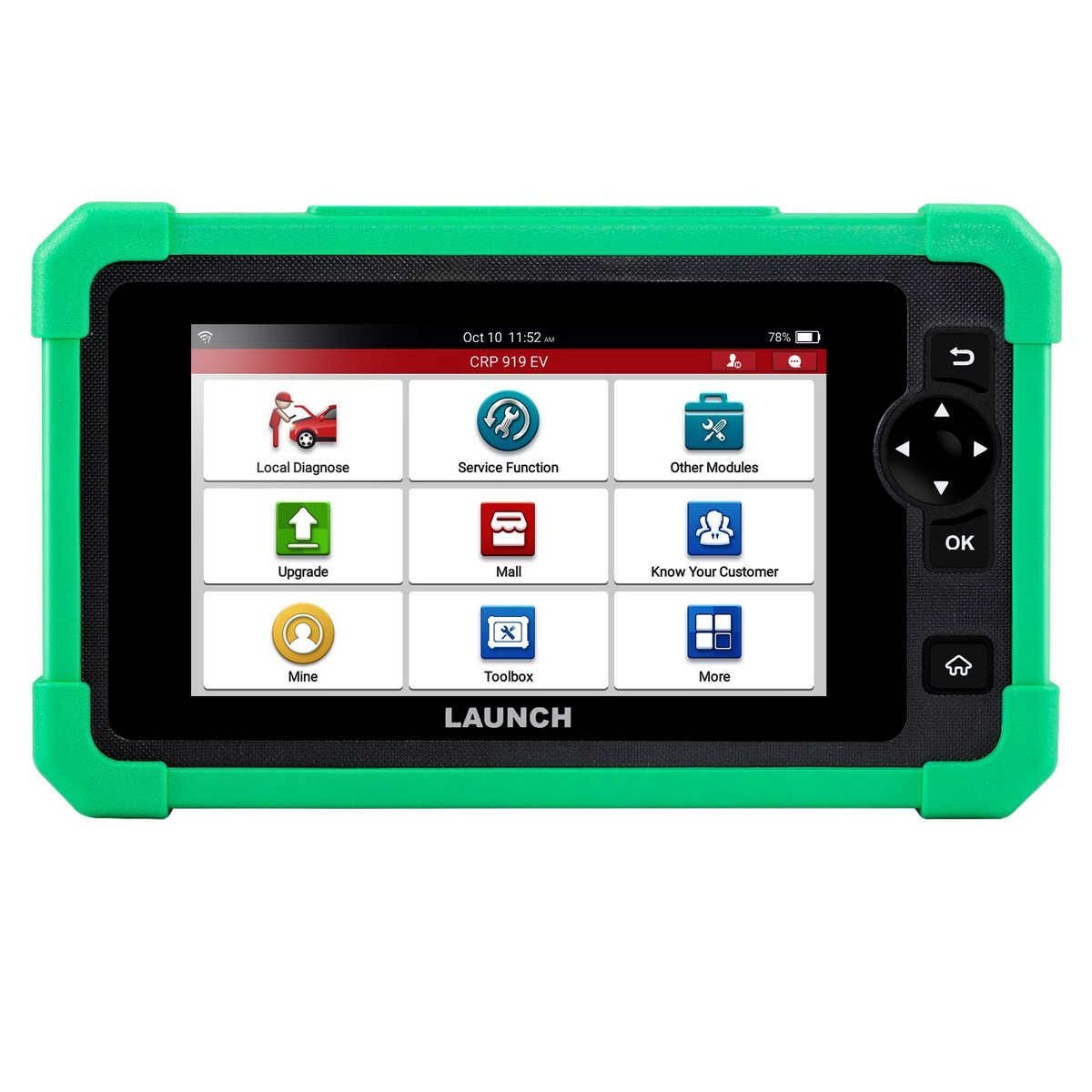

LAUNCH X-431 CRP919 EV – elektromobilių diagnostika su aktyviais testais ir baterijų patikra

LAUNCH X-431 CRP919 EV – profesionali diagnostikos planšetė, skirta elektromobilių, įkraunamų hibridų, hibridinių ir 48 V MHEV transporto priemonių elektroninėms sistemoms tikrinti.

Įrenginys leidžia nuskaityti ir ištrinti valdymo blokų gedimų kodus, stebėti realaus laiko parametrus, atlikti dvikrypčius komponentų testus, serviso procedūras, adaptacijas ir ECU kodavimą suderinamose transporto priemonėse.

CRP919 EV palaiko CAN FD ir DoIP diagnostikos protokolus, turi daugiau kaip 90 elektromobiliams skirtų diagnostikos programų paketų ir 37 serviso funkcijas.

Pagrindiniai privalumai

• Elektromobilių, hibridų, įkraunamų hibridų ir 48 V MHEV diagnostika

• Visų palaikomų elektroninių sistemų patikra

• Aukštos įtampos baterijos ir BMS diagnostika

• Specializuota BYD ir CATL baterijų paketų patikra

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenys ir grafikai

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamuose automobiliuose

• 37 serviso ir priežiūros funkcijos

• Automatinis automobilio atpažinimas pagal VIN

• Valdomos diagnostikos procedūros

• Diagnostikos duomenų įrašymas ir atkūrimas

• Diagnostikos ataskaitų kūrimas

• CAN FD ir DoIP palaikymas

• Dvejų metų nemokami programinės įrangos atnaujinimai

• Autonominė 7 colių „Android“ planšetė

Visų elektromobilio sistemų diagnostika

Priklausomai nuo transporto priemonės komplektacijos ir programinės įrangos, CRP919 EV gali diagnozuoti:

• Aukštos įtampos traukos baterijos valdymo sistemą

• BMS baterijos valdymo bloką

• Elektrinės pavaros valdymo sistemą

• Pagrindinį transporto priemonės valdymo bloką – VCU

• Elektros variklį ir jo valdymo modulį

• Inverterį ir galios elektroniką

• Integruotą įkroviklį – OBC

• DC/DC įtampos keitiklį

• Įkrovimo jungties ir komunikacijos sistemą

• Aukštos įtampos kontaktorių valdymą

• Šilumos valdymo sistemą

• Elektrinį oro kondicionavimo kompresorių

• Baterijos aušinimo ir šildymo sistemą

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Kėbulo valdymo modulius

• Klimato kontrolės sistemą

• Instrumentų skydelį

• TPMS padangų slėgio sistemą

• ADAS ir parkavimo sistemas

• Durų, langų, apšvietimo ir komforto modulius

• Centrinius vartų ir ryšio valdymo blokus

• Kitas transporto priemonėje sumontuotas elektronines sistemas

Aukštos įtampos baterijos ir BMS diagnostika

Per automobilio diagnostikos sistemą galima pasiekti palaikomus traukos baterijos ir BMS parametrus.

Priklausomai nuo automobilio, gali būti rodoma:

• Aukštos įtampos baterijos įtampa

• Baterijos srovė

• Įkrovos lygis – SOC

• BMS apskaičiuotas techninės būklės rodiklis – SOH

• Baterijos modulių ir elementų įtampos

• Mažiausia ir didžiausia elementų įtampa

• Elementų įtampų skirtumai

• Temperatūros jutiklių duomenys

• Izoliacijos sistemos pateikiami parametrai

• Kontaktorių būsena

• Įkrovimo ir iškrovimo apribojimai

• BMS užregistruoti gedimų kodai

• Baterijos aušinimo ir šildymo sistemos duomenys

Elementų lygio duomenų ir SOH rodiklio prieinamumas priklauso nuo automobilio gamintojo, baterijos versijos ir valdymo bloko.

Rodomas SOH yra automobilio BMS apskaičiuota informacija, o ne nepriklausomas fizinis baterijos talpos matavimas.

BYD ir CATL baterijų diagnostika

CRP919 EV turi specializuotas diagnostikos funkcijas, skirtas palaikomiems:

• BYD baterijų paketams

• CATL baterijų paketams

Priklausomai nuo baterijos ir automobilio modelio, gali būti prieinami išplėsti BMS, modulių, elementų įtampos, temperatūros ir kiti baterijos parametrai.

Funkcijų prieinamumas priklauso nuo baterijos modelio, automobilio gamintojo, pagaminimo metų, valdymo bloko ir programinės įrangos versijos.

Dvikrypčiai aktyvūs testai

Dvikrypčio valdymo metu planšetė siunčia komandą pasirinktam valdymo blokui ir leidžia patikrinti, ar komponentas tinkamai reaguoja.

Palaikomuose automobiliuose galima testuoti arba inicijuoti:

• Elektrinį oro kondicionavimo kompresorių

• Baterijos aušinimo skysčio siurblius

• Radiatoriaus ir baterijos aušinimo ventiliatorius

• Šilumos valdymo vožtuvus

• PTC elektrinį šildytuvą

• DC/DC keitiklio testavimo procedūras

• Integruoto įkroviklio OBC testus

• Aukštos įtampos kontaktorių valdymo procedūras

• Įkrovimo lizdo užraktą

• Elektrinį vakuumo siurblį

• ABS siurblį ir vožtuvus

• Elektroninį stovėjimo stabdį

• Žibintus ir valytuvus

• Durų užraktus

• Elektrinius langus

• Garsinį signalą

• Rele, vožtuvus ir kitus elektroninius vykdiklius

Aktyvių testų sąrašas priklauso nuo konkretaus automobilio ir jo elektroninių valdymo blokų.

Elektromobiliams skirtos serviso funkcijos

Priklausomai nuo transporto priemonės, gali būti palaikomos šios procedūros:

• Aukštos įtampos sistemos išjungimo procedūra – HVPO

• Elektrinio kompresoriaus testas

• DC/DC keitiklio testas

• Integruoto įkroviklio OBC testas

• 48 V MHEV sistemos patikra

• Elektrinio variklio kampo kalibravimas

• Baterijos arba BMS pritaikymas

• Aušinimo sistemos nuorinimas

• Aušinimo skysčio keitimo procedūra

• Elektrinės pavaros adaptacija

• Šilumos valdymo sistemos mokymas

• Įkrovimo sistemos patikros procedūros

• Aukštos įtampos komponentų inicijavimas

Programinė aukštos įtampos sistemos išjungimo komanda nepakeičia profesionalios saugaus atjungimo procedūros ir įtampos nebuvimo patikros tinkamu matavimo prietaisu.

Bendros serviso funkcijos

Palaikomuose automobiliuose taip pat gali būti atliekamos:

• Aptarnavimo intervalo atstatymo procedūros

• Elektroninio stovėjimo stabdžio aptarnavimas

• ABS stabdžių sistemos nuorinimas

• Vairo kampo jutiklio kalibravimas

• TPMS sistemos atstatymas

• Akumuliatoriaus registravimas

• Adaptyvių žibintų kalibravimas

• Pakabos aukščio kalibravimas

• Klimato kontrolės sistemos mokymas

• Elektrinių langų ir stoglangio inicijavimas

• Transportavimo režimo išjungimas

• Lietaus ir šviesos jutiklio inicijavimas

• Kitos gamintojo numatytos procedūros

ECU kodavimas ir adaptacijos

Suderinamuose elektromobiliuose CRP919 EV gali atlikti:

• Pakeisto elektroninio modulio konfigūravimą

• Naujo komponento pritaikymą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Bazinius nustatymus

• Variantų kodavimą

• Automobilio komplektacijos parametrų keitimą

• Kai kurių komforto funkcijų aktyvavimą

• Palaikomas internetinio kodavimo procedūras

ECU kodavimo galimybės priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos ir konkretaus valdymo bloko.

Įrenginys nėra skirtas universaliam ECU programinės įrangos perrašymui, „Bench“ arba „Boot“ programavimui, valdymo blokų klonavimui, galios didinimui ar profesionaliam visų markių raktų programavimui.

Valdomos diagnostikos procedūros

Palaikomuose automobiliuose programa gali pateikti nuoseklias diagnostikos ir serviso instrukcijas.

Sistema gali:

• Patikrinti procedūrai reikalingas sąlygas

• Pateikti bandymo veiksmus tinkama seka

• Nurodyti tikrinamus parametrus

• Padėti atlikti kalibravimą

• Vesti per komponento pritaikymo procedūrą

• Pateikti gamintojo numatytą diagnostikos eigą

CAN FD ir DoIP

Integruotas CAN FD palaikymas leidžia prisijungti prie dalies naujesnių elektrinių ir hibridinių transporto priemonių, kurioms senesnio diagnostikos protokolo gali nepakakti.

DoIP diagnostikos ryšys naudojamas dalyje naujesnių BMW, MINI, „Mercedes-Benz“, „Volkswagen“, „Audi“, „Volvo“, „Polestar“, „Jaguar“, „Land Rover“ ir kitų palaikomų elektromobilių.

Protokolo palaikymas negarantuoja visų diagnostikos, kodavimo, baterijos ar aktyvių testų funkcijų konkrečiame automobilyje.

Automatinis VIN atpažinimas

Palaikomuose automobiliuose „AutoVIN“ funkcija gali automatiškai nustatyti:

• Automobilio markę

• Modelį

• Pagaminimo metus

• VIN numerį

• Tinkamą diagnostikos programinę įrangą

Jeigu automatinis atpažinimas nepalaikomas, transporto priemonę galima pasirinkti rankiniu būdu.

Realaus laiko duomenys ir ataskaitos

CRP919 EV leidžia:

• Peržiūrėti parametrus skaitmenine forma

• Pateikti duomenis grafikais

• Palyginti kelis parametrus

• Įrašyti diagnostikos seansą

• Atkurti anksčiau įrašytus duomenis

• Kurti diagnostikos ataskaitas

• Išsaugoti ekrano nuotraukas

• Dalytis diagnostikos rezultatais

Tai padeda ieškoti gedimų, kurie atsiranda tik įkrovimo metu, pasikeitus baterijos temperatūrai arba esant tam tikrai elektrinės pavaros apkrovai.

Techniniai duomenys

• Operacinė sistema: „Android 10“

• Procesorius: 2,0 GHz

• Ekranas: 7 colių jutiklinis

• Ekrano raiška: 1024 × 600

• Operatyvioji atmintis: 4 GB

• Vidinė atmintis: 64 GB

• Akumuliatorius: 6000 mAh

• Galinė kamera

• Interneto ryšys: 2,4 ir 5 GHz Wi-Fi

• Ryšys su automobiliu: laidinis

• Diagnostikos sąsaja: OBD-II

• Jungtis: „USB Type-C“

• CAN FD: palaikomas

• DoIP: palaikomas

• Darbinė temperatūra: nuo 0 °C iki 40 °C

• Laikymo temperatūra: nuo –20 °C iki 70 °C

• Matmenys: apie 242 × 132 × 40 mm

• Svoris: mažiau kaip 950 g

Kam skirtas LAUNCH CRP919 EV?

Įrenginys tinka:

• Elektromobilių ir hibridų autoservisams

• Automobilių elektrikams

• Elektromobilių baterijų diagnostikos specialistams

• Mobiliems diagnostikos meistrams

• Naudotų elektromobilių tikrintojams

• Automobilių parkų techninės priežiūros specialistams

• Servisams, pradedantiems aptarnauti EV ir PHEV automobilius

• Pažengusiems elektromobilių savininkams

• Dirbtuvėms, kurioms reikalingi aktyvūs testai ir ECU kodavimas

Komplektacija

• LAUNCH CRP919 EV diagnostikos planšetė

• Pagrindinis diagnostikos laidas

• USB įkrovimo laidas

• Europos kištuko adapteris

• Jungtinės Karalystės kištuko adapteris

• JAV kištuko adapteris

• Naudojimo instrukcija

• Greito paleidimo vadovas

Programinės įrangos atnaujinimai

Į standartinę licenciją įtraukiami dvejų metų nemokami programinės įrangos atnaujinimai.

Pasibaigus šiam laikotarpiui įrenginį galima toliau naudoti su jau atsisiųstomis programomis. Naujausioms programinės įrangos versijoms gali būti reikalingas mokamas licencijos pratęsimas.

Svarbi saugos informacija

Elektromobilių aukštos įtampos sistemos gali kelti mirtino elektros smūgio, elektros lanko, nudegimų ir gaisro pavojų.

CRP919 EV programinės diagnostikos funkcijos nepakeičia:

• Aukštos įtampos darbų mokymo

• Izoliuotų asmeninių apsaugos priemonių

• Gamintojo nustatytos saugaus atjungimo procedūros

• Užrakinimo ir pažymėjimo procedūros

• Įtampos nebuvimo patikros

• Sertifikuoto aukštos įtampos matavimo prietaiso

• Transporto priemonės remonto dokumentacijos

Programinėje įrangoje rodoma būsena negali būti vienintelis patvirtinimas, kad aukštos įtampos grandinė yra saugi liesti.

Diagnostikos, baterijos duomenų, aktyvių testų, kodavimo ir serviso funkcijų palaikymas priklauso nuo automobilio gamintojo, modelio, pagaminimo metų, rinkos, baterijos versijos, valdymo blokų, įdiegtos programinės įrangos ir aktyvios licencijos.
