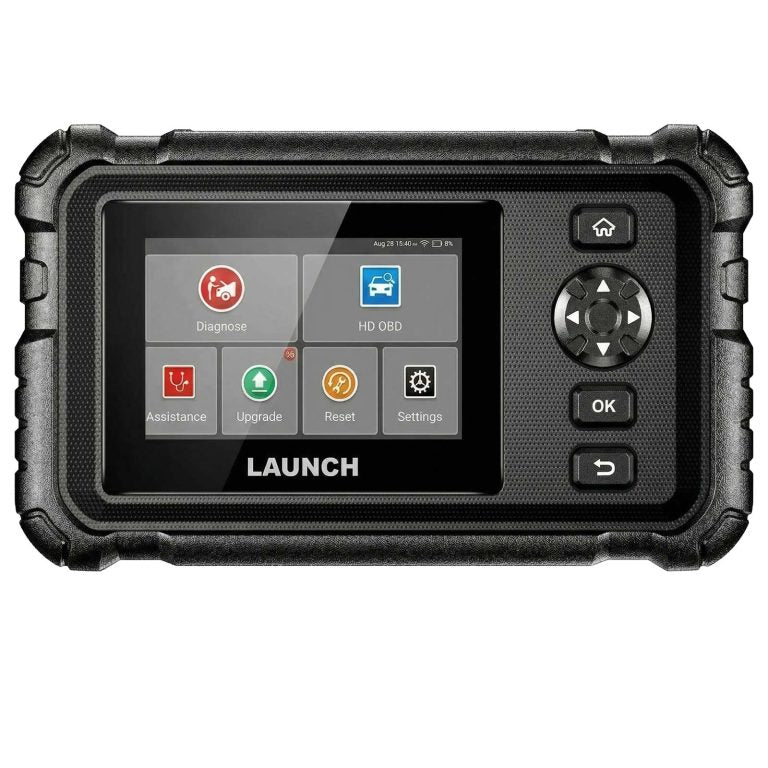

LAUNCH CRP129 HD – profesionali 24 V sunkvežimių diagnostika su DPF regeneracija ir 7 serviso funkcijomis

LAUNCH CRP129 HD – profesionalus sunkvežimių, autobusų ir komercinio transporto diagnostikos įrenginys, skirtas 12 V ir 24 V transporto priemonių elektroninių sistemų patikrai, gedimų paieškai, DPF regeneracijai, purkštukų kodavimui ir specializuotoms serviso procedūroms.

Įrenginys sukurtas darbui su sunkiojo transporto diagnostikos sistemomis ir palaiko daugiau kaip 50 komercinio transporto gamintojų diagnostikos programas. Juo galima nuskaityti bei ištrinti elektroninių valdymo blokų gedimų kodus, stebėti realaus laiko parametrus, tikrinti variklio, transmisijos, ABS, stabdžių, išmetamųjų dujų apdorojimo ir kitas palaikomas transporto priemonės sistemas.

CRP129 HD turi 7 specializuotas serviso funkcijas: DPF filtro regeneraciją, purkštukų kodavimą, alyvos aptarnavimo intervalo atstatymą, greičio ribotuvo nustatymo procedūras, cilindrų darbo patikrą, sankabos adaptaciją ir „AdBlue“ (DEF) sistemos valdymo procedūras.

Kompaktiškas 4 colių jutiklinis ekranas, fiziniai valdymo mygtukai ir integruotas akumuliatorius leidžia patogiai naudoti įrenginį tiek autoservise, tiek transporto parko priežiūros darbuose. Komplekte numatyti sunkvežimiams skirti 6 ir 9 kontaktų diagnostikos adapteriai, todėl įrenginį galima prijungti prie įvairių tipų komercinio transporto diagnostikos jungčių.

Pagrindiniai privalumai

• Profesionali 24 V sunkvežimių ir komercinio transporto diagnostika

• Standartinė 12 V lengvųjų automobilių OBD2 / EOBD diagnostika

• Visų palaikomų sunkiojo transporto elektroninių sistemų patikra

• Daugiau kaip 50 komercinio transporto gamintojų diagnostikos programų

• 7 specializuotos sunkiojo transporto serviso funkcijos

• DPF filtro regeneracija ir aptarnavimo procedūros

• „AdBlue“ / DEF sistemos diagnostika ir valdymo procedūros

• Kuro purkštukų kodavimas

• Alyvos aptarnavimo intervalo atstatymas

• Greičio ribotuvo nustatymo procedūros

• Cilindrų išjungimo ir jų darbo patikros testai

• Sankabos adaptacijos ir mokymo procedūros

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenų stebėjimas ir įrašymas

• Iki 4 duomenų grafikų vienu metu

• Automatinis transporto priemonės atpažinimas pagal VIN

• Automatinis palaikomų sistemų skenavimas

• J1939, J1708 ir J1587 diagnostikos standartų palaikymas

• Standartinių HD OBD / OBD2 / EOBD funkcijų palaikymas

• Diagnostikos ataskaitų kūrimas ir bendrinimas

• Gedimų kodų paieškos ir paaiškinimų funkcijos

• Nuotolinės techninės pagalbos galimybė

• 3,97 colio jutiklinis ekranas

• Fiziniai valdymo mygtukai

• „Android 8.1“ operacinė sistema

• 2 GB RAM ir 16 GB vidinė atmintis

• 3000 mAh integruotas akumuliatorius

• Programinės įrangos atnaujinimai per „Wi-Fi“

• 2 metų nemokamų programinės įrangos atnaujinimų laikotarpis

Sunkvežimių ir komercinio transporto diagnostika

LAUNCH CRP129 HD skirtas sunkiojo transporto elektroninių sistemų diagnostikai.

Skirtingai nuo įprastų lengvųjų automobilių OBD2 skaitytuvų, šis įrenginys palaiko specializuotas sunkvežimių diagnostikos programas bei ryšio standartus, naudojamus komercinėse transporto priemonėse.

Priklausomai nuo transporto priemonės, galima tikrinti:

• Variklio valdymo sistemą (ECM / ECU)

• Automatinės ir automatizuotos pavarų dėžės valdymą (TCM)

• ABS stabdžių sistemą

• Elektroninę stabdžių sistemą (EBS)

• Stabilumo kontrolės sistemą

• Kuro įpurškimo sistemą

• „Common Rail“ kuro sistemą

• Turbokompresoriaus valdymo sistemą

• DPF kietųjų dalelių filtro sistemą

• SCR išmetamųjų dujų apdorojimo sistemą

• „AdBlue“ / DEF įpurškimo sistemą

• NOx jutiklių valdymo sistemą

• Oro slėgio ir pneumatinės sistemos elektroninius modulius

• Važiuoklės valdymo sistemą

• Elektroninę pakabą

• Prietaisų skydelį

• Klimato kontrolės sistemą

• Akumuliatoriaus ir įkrovimo valdymo sistemą

• Kėbulo elektronikos modulius

• Kitas transporto priemonėje įdiegtas ir palaikomas elektronines sistemas

Diagnostikos metu galima peržiūrėti valdymo blokų informaciją, nuskaityti gedimų kodus, ištrinti juos pašalinus gedimą ir stebėti elektroninių sistemų veikimą realiu laiku.

Automatinis skenavimas leidžia greičiau įvertinti bendrą transporto priemonės elektroninių sistemų būklę ir nustatyti modulius, kuriuose užregistruoti gedimai.

7 specializuotos serviso ir priežiūros funkcijos

LAUNCH CRP129 HD turi 7 pagrindines serviso funkcijų grupes, pritaikytas sunkvežimių ir dyzelinių variklių aptarnavimui.

1. DPF regeneracija

DPF regeneracijos funkcija leidžia atlikti palaikomas dyzelinio kietųjų dalelių filtro aptarnavimo procedūras.

Priklausomai nuo variklio ir jo valdymo sistemos, gali būti prieinamos:

• Priverstinė DPF filtro regeneracija

• DPF sistemos parametrų atstatymas

• DPF filtro pakeitimo procedūra

• Diferencinio slėgio jutiklio adaptacija

• DPF regeneracijos duomenų atstatymas

• Palaikomos filtro priežiūros ir kalibravimo procedūros

DPF regeneracija padeda pašalinti filtre susikaupusius suodžius, kai automobilio gamintojo numatytos sąlygos leidžia atlikti šią procedūrą.

Ji ypač naudinga sunkvežimiams, autobusams ir kitoms dyzelinėms transporto priemonėms, kurios dirba sudėtingomis eksploatavimo sąlygomis.

Regeneracija turi būti atliekama laikantis gamintojo saugos reikalavimų, gerai vėdinamoje vietoje ir atokiau nuo degių medžiagų.

2. Kuro purkštukų kodavimas

Purkštukų kodavimo funkcija skirta suderinamų dyzelinių variklių įpurškimo sistemos aptarnavimui.

Pakeitus kuro purkštuką, kai kuriuose varikliuose būtina į valdymo bloką įvesti naujo purkštuko kalibravimo kodą.

Ši procedūra leidžia variklio valdymo sistemai tiksliau reguliuoti kuro įpurškimą pagal konkretaus purkštuko charakteristikas.

Priklausomai nuo variklio, galima:

• Įvesti naujo purkštuko kalibravimo kodą

• Priskirti purkštuko kodą atitinkamam cilindrui

• Atlikti palaikomas įpurškimo sistemos adaptacijas

• Patikrinti valdymo bloke išsaugotą informaciją

Purkštukų kodavimas gali būti reikalingas po jų keitimo arba atliekant tam tikrus kuro sistemos remonto darbus.

3. Alyvos aptarnavimo intervalo atstatymas

Alyvos aptarnavimo funkcija leidžia atstatyti transporto priemonės techninės priežiūros indikatorių po atlikto aptarnavimo.

Priklausomai nuo transporto priemonės, galima:

• Atstatyti alyvos keitimo priminimą

• Atnaujinti aptarnavimo intervalo duomenis

• Išjungti aptarnavimo indikatorių po atliktos procedūros

• Atlikti gamintojo numatytą alyvos aptarnavimo sistemos inicijavimą

Ši funkcija ypač naudinga sunkvežimių ir komercinio transporto parkams, kuriuose reguliariai atliekami techninės priežiūros darbai.

4. Greičio ribotuvo nustatymo procedūros

K10 Ultra serijos įrenginiams būdingas ECU kodavimas skiriasi nuo CRP129 HD specializuotų sunkiojo transporto serviso procedūrų. Viena tokių CRP129 HD funkcijų – greičio ribotuvo nustatymų aptarnavimas suderinamose transporto priemonėse.

Priklausomai nuo gamintojo, gali būti prieinamas:

• Esamo greičio ribojimo parametro nuskaitymas

• Gamintojo leidžiamų parametrų nustatymas

• Greičio ribotuvo adaptacijos procedūros

• Palaikomos greičio ribojimo sistemos aptarnavimo funkcijos

Greičio ribotuvo nustatymai turi atitikti transporto priemonės gamintojo reikalavimus ir galiojančius teisės aktus. Funkcija nesuteikia universalaus galimybės panaikinti privalomus greičio apribojimus.

5. Cilindrų darbo ir kompresijos diagnostikos procedūros

Cilindrų patikros funkcija padeda analizuoti dyzelinio variklio cilindrų darbą.

Priklausomai nuo variklio valdymo sistemos, diagnostikos įrenginys gali atlikti atskirų cilindrų darbo išjungimo arba galios balanso testus.

Atliekant procedūrą galima:

• Laikinai išjungti palaikomo cilindro kuro įpurškimą

• Stebėti variklio darbo pokyčius

• Palyginti atskirų cilindrų įtaką variklio veikimui

• Nustatyti galimai netolygiai dirbančius cilindrus

• Atlikti gamintojo numatytus cilindrų patikros testus

Šios procedūros ypač naudingos ieškant netolygaus variklio darbo, įpurškimo sistemos arba cilindrų veikimo sutrikimų.

Elektroninis cilindrų testas nėra universalus mechaninio kompresijos matavimo pakaitalas.

6. Sankabos adaptacija

Sankabos mokymo funkcija skirta palaikomoms automatizuotoms transmisijoms.

Po sankabos, pavarų dėžės arba transmisijos valdymo bloko remonto gali būti reikalinga nauja sankabos adaptacija.

Priklausomai nuo transmisijos, galima atlikti:

• Sankabos mokymo procedūrą

• Sankabos valdymo sistemos adaptaciją

• Palaikomų pavarų dėžės parametrų inicijavimą

• Adaptaciją po sankabos keitimo

• Gamintojo numatytas transmisijos kalibravimo procedūras

Tinkamai atlikta adaptacija padeda transmisijos valdymo sistemai prisitaikyti prie pakeistų komponentų ir užtikrinti taisyklingą sankabos veikimą.

7. „AdBlue“ / DEF sistemos valdymo procedūros

CRP129 HD palaiko specializuotas „AdBlue“ / DEF sistemos aptarnavimo funkcijas suderinamose transporto priemonėse.

„AdBlue“ sistema naudojama dyzelinių variklių SCR išmetamųjų dujų apdorojimo sistemoje, siekiant sumažinti azoto oksidų emisijas.

Priklausomai nuo transporto priemonės, gali būti atliekamos:

• DEF siurblio valdymo procedūros

• „AdBlue“ sistemos komponentų patikros

• Palaikomos skysčio tiekimo ir grąžinimo procedūros

• SCR sistemos parametrų stebėjimas

• Gamintojo numatytos DEF sistemos aptarnavimo procedūros

Funkcija naudinga diagnozuojant „AdBlue“ sistemos veikimo sutrikimus ir atliekant remonto procedūras po komponentų keitimo.

Ji nėra skirta emisijų kontrolės sistemos išjungimui ar programiniam pašalinimui.

J1939, J1708 ir J1587 diagnostikos protokolai

LAUNCH CRP129 HD palaiko sunkiajam komerciniam transportui naudojamus diagnostikos ryšio standartus.

SAE J1939

Vienas plačiausiai sunkvežimiuose naudojamų ryšio standartų, pagrįstas CAN technologija. Jis naudojamas variklio, transmisijos, stabdžių, išmetamųjų dujų apdorojimo ir kitų transporto priemonės sistemų duomenims perduoti.

SAE J1708 / J1587

Ryšio standartai, naudojami dalyje senesnių sunkvežimių ir komercinių transporto priemonių elektroninių sistemų.

OBD2 / EOBD

Standartinė diagnostika, skirta emisijų ir variklio valdymo sistemos gedimų kodams, parengties būsenoms ir realaus laiko duomenims nuskaityti suderinamose transporto priemonėse.

Šių protokolų palaikymas leidžia naudoti CRP129 HD tiek naujesnėse, tiek dalyje senesnių sunkiojo transporto priemonių.

Konkrečios galimybės priklauso nuo transporto priemonės gamintojo, diagnostikos jungties, komunikacijos protokolo ir programinės įrangos.

12 V ir 24 V transporto priemonių palaikymas

LAUNCH CRP129 HD gali būti naudojamas su dviejų pagrindinių elektros sistemų tipų transporto priemonėmis.

24 V sunkvežimiai ir komercinis transportas

Tai pagrindinė įrenginio paskirtis. Palaikomuose sunkvežimiuose galima naudoti specializuotas sunkiojo transporto diagnostikos programas, tikrinti elektroninius valdymo blokus ir atlikti palaikomas serviso procedūras.

12 V lengvieji automobiliai

Suderinamuose lengvuosiuose automobiliuose įrenginys palaiko standartinę OBD2 / EOBD diagnostiką, įskaitant variklio ir emisijų sistemos gedimų kodų nuskaitymą, ištrynimą bei realaus laiko parametrų stebėjimą.

Svarbu atkreipti dėmesį, kad 12 V lengvųjų automobilių OBD2 palaikymas nėra tas pats, kas profesionali visų jų elektroninių sistemų diagnostika.

Realaus laiko duomenys ir grafikai

CRP129 HD leidžia stebėti transporto priemonės elektroninių sistemų parametrus realiu laiku.

Priklausomai nuo variklio ir valdymo sistemos, galima peržiūrėti:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Alyvos temperatūrą

• Kuro slėgį

• Įpurškimo sistemos parametrus

• Turbokompresoriaus slėgį

• DPF filtro parametrus

• Išmetamųjų dujų temperatūrą

• SCR sistemos veikimo duomenis

• „AdBlue“ sistemos parametrus

• Akumuliatoriaus įtampą

• Transmisijos parametrus

• Kitus transporto priemonės valdymo blokų pateikiamus duomenis

Diagnostikos programa palaiko iki 4 realaus laiko duomenų grafikų palyginimą viename ekrane.

Taip pat galima įrašyti duomenis ir peržiūrėti juos vėliau.

Ši funkcija naudinga diagnozuojant protarpinius gedimus, variklio veikimo sutrikimus ir problemas, kurios pasireiškia tik tam tikromis darbo sąlygomis.

Automatinis VIN atpažinimas ir sistemų skenavimas

CRP129 HD palaiko automatinį transporto priemonės identifikavimą pagal VIN, kai šią funkciją leidžia transporto priemonės diagnostikos sistema.

Suderinamose transporto priemonėse įrenginys gali:

• Automatiškai nuskaityti VIN numerį

• Atpažinti transporto priemonės informaciją

• Parinkti diagnostikos programą

• Atlikti palaikomų elektroninių sistemų skenavimą

• Pateikti aptiktus gedimų kodus

Kai automatinis VIN atpažinimas nepalaikomas, transporto priemonę arba variklio valdymo sistemą galima pasirinkti rankiniu būdu.

Diagnostikos ataskaitos ir duomenų išsaugojimas

LAUNCH CRP129 HD leidžia išsaugoti atliktos diagnostikos rezultatus.

Diagnostikos ataskaitoje gali būti pateikiama:

• Transporto priemonės informacija

• Patikrintų elektroninių sistemų sąrašas

• Aptikti gedimų kodai

• Gedimų aprašymai

• Diagnostikos rezultatai

• Kita programinės įrangos užregistruota informacija

Įrenginys palaiko duomenų įrašymą, ankstesnių įrašų peržiūrą, ekrano nuotraukų išsaugojimą ir ataskaitų bendrinimą.

Diagnostikos ataskaitų funkcija naudinga sunkvežimių servisams bei transporto parkų priežiūros įmonėms, kurios nori dokumentuoti transporto priemonių būklę prieš remontą ir po jo.

Gedimų kodų paieška ir nuotolinė pagalba

CRP129 HD turi gedimų kodų paieškos galimybes, kurios padeda greičiau nustatyti galimas gedimo priežastis.

Priklausomai nuo diagnostikos programos, galima:

• Peržiūrėti gedimo kodo aprašymą

• Ieškoti papildomos informacijos apie gedimo kodą

• Naudotis internetine gedimų informacijos paieška

• Išsaugoti gedimų istoriją

• Pateikti diagnostikos grįžtamąjį ryšį techninei pagalbai

Įrenginyje taip pat numatyta nuotolinės pagalbos funkcija, leidžianti gauti techninę pagalbą suderinamomis programinės įrangos priemonėmis.

Nuotolinei pagalbai ir internetinei gedimų paieškai reikalingas interneto ryšys.

Suderinamumas su sunkvežimiais ir komerciniu transportu

LAUNCH CRP129 HD diagnostikos programinė įranga apima daugiau kaip 50 sunkiojo ir komercinio transporto gamintojų bei valdymo sistemų.

Tarp palaikomų markių ir gamintojų gali būti:

Europos gamintojai:

• DAF

• MAN

• Scania

• Volvo

• Mercedes-Benz

• Renault Trucks

• Iveco

• Setra

• Neoplan

• Irisbus

• Irizar

• JCB

• Perkins

• ZF

• WABCO

Amerikos gamintojai ir variklių sistemos:

• Cummins

• Caterpillar

• Detroit Diesel

• PACCAR

• Freightliner

• Kenworth

• Peterbilt

• International

• Mack

• Western Star

• Allison

• Eaton

• Bendix

Azijos gamintojai:

• Hino

• Isuzu

• Fuso

• UD Trucks

• Hyundai

• Ashok Leyland

• Tata

• Aisin

• Doosan

Priklausomai nuo transporto priemonės elektroninės architektūros, įrenginys gali būti naudojamas sunkvežimių, autobusų, komercinių furgonų, traktorių, statybinės technikos ir kitų dyzelinių transporto priemonių diagnostikai.

Suderinamumas su konkrečia marke nereiškia, kad palaikomi visi jos modeliai, pagaminimo metai, valdymo blokai arba serviso funkcijos.

Techninės charakteristikos

Parametras	Specifikacija
Gamintojas	LAUNCH
Modelis	CRP129 HD
Įrenginio tipas	Sunkiojo transporto diagnostikos įrenginys
Paskirtis	Sunkvežimiai, autobusai ir komercinis transportas
Transporto priemonių elektros sistemos	12 V / 24 V
Operacinė sistema	Android 8.1
Ekranas	3,97 colio jutiklinis
Valdymas	Jutiklinis ekranas ir fiziniai mygtukai
Procesorius	4 branduolių, 1,3 GHz
Operatyvioji atmintis	2 GB RAM
Vidinė atmintis	16 GB
Akumuliatorius	3000 mAh
Wi-Fi	2,4 GHz (802.11 b/g/n)
Diagnostikos ryšys	Laidinis
Diagnostikos standartai	HD OBD, OBD2, EOBD, J1939, J1708, J1587
Diagnostikos jungtys	16 PIN, 6 PIN, 9 PIN
Serviso funkcijos	7
Palaikomi gamintojai	Daugiau kaip 50
Automatinis VIN atpažinimas	Palaikomas suderinamose transporto priemonėse
Realaus laiko grafikai	Iki 4 vienu metu
Diagnostikos ataskaitos	Palaikomos
Programinės įrangos atnaujinimai	Per Wi-Fi
Nemokamų atnaujinimų laikotarpis	2 metai

Kam skirtas LAUNCH CRP129 HD?

Įrenginys tinka:

• Sunkvežimių autoservisams

• Komercinio transporto remonto dirbtuvėms

• Autobusų remonto specialistams

• Dyzelinių variklių diagnostikos specialistams

• Sunkvežimių elektrikams

• Transporto parkų priežiūros įmonėms

• Logistikos ir transporto bendrovėms

• Žemės ūkio technikos priežiūros specialistams

• Statybinės technikos remonto dirbtuvėms

• Individualiems sunkvežimių savininkams

• Mobiliesiems komercinio transporto mechanikams

LAUNCH CRP129 HD ypač naudingas naudotojams, kuriems nepakanka paprasto OBD2 klaidų skaitytuvo ir reikalinga specializuota sunkvežimių diagnostika su DPF, „AdBlue“, purkštukų bei transmisijos aptarnavimo procedūromis.

Komplektacija

Standartinį LAUNCH CRP129 HD rinkinį paprastai sudaro:

• LAUNCH CRP129 HD diagnostikos įrenginys

• Pagrindinis 16 PIN OBD2 diagnostikos kabelis

• 6 PIN sunkiojo transporto diagnostikos adapteris

• 9 PIN sunkiojo transporto diagnostikos adapteris

• CAT 9 PIN diagnostikos adapteris

• Naudojimo instrukcija

• Greito paleidimo instrukcija

• Diagnostikos įrenginio laikymo dėklas

Tiksli komplektacija ir įkrovimo priedai priklauso nuo pasirinkto tiekėjo rinkinio.

Programinės įrangos atnaujinimai

LAUNCH CRP129 HD turi dvejų metų nemokamų diagnostikos programinės įrangos atnaujinimų laikotarpį.

Atnaujinimai atliekami internetu per „Wi-Fi“ ir leidžia:

• Papildyti palaikomų transporto priemonių sąrašą

• Atnaujinti diagnostikos programas

• Pagerinti esamų sistemų palaikymą

• Įdiegti programinės įrangos pataisymus

• Atnaujinti palaikomas diagnostikos funkcijas

Pasibaigus nemokamų atnaujinimų laikotarpiui, įrenginiu galima toliau naudotis su jau įdiegta programinės įrangos versija.

Norint gauti naujausius atnaujinimus, gali būti reikalingas mokamas licencijos pratęsimas.

Svarbi informacija

• LAUNCH CRP129 HD pirmiausia skirtas sunkvežimiams, autobusams ir komerciniam transportui. Lengvuosiuose automobiliuose palaikomos standartinės OBD2 / EOBD funkcijos, tačiau universali visų lengvųjų automobilių elektroninių sistemų diagnostika negarantuojama.

• DPF regeneracijos, purkštukų kodavimo, sankabos adaptacijos ir kitų serviso funkcijų prieinamumas priklauso nuo transporto priemonės gamintojo, modelio, pagaminimo metų, variklio ir valdymo bloko.

• Įrenginys nėra universalus ECU programavimo, J2534 „Pass-Thru“ ar valdymo blokų klonavimo įrankis.

• Cilindrų diagnostikos funkcijos neatstoja visais atvejais reikalingo mechaninio kompresijos matavimo.

• Greičio ribotuvo nustatymai turi atitikti gamintojo reikalavimus ir galiojančius teisės aktus.

• DPF regeneracijos metu išmetimo sistemos temperatūra gali labai pakilti, todėl procedūra turi būti atliekama laikantis gamintojo saugos reikalavimų.

• Diagnostikos programinė įranga palaiko kelias užsienio kalbas, tačiau lietuvių kalba nėra patvirtinta.

• Atskirų transporto priemonių prijungimui gali reikėti papildomų diagnostikos adapterių.

• Prieš įsigyjant įrenginį konkrečiai transporto priemonei rekomenduojama patikrinti jos diagnostikos ir serviso funkcijų suderinamumą.
