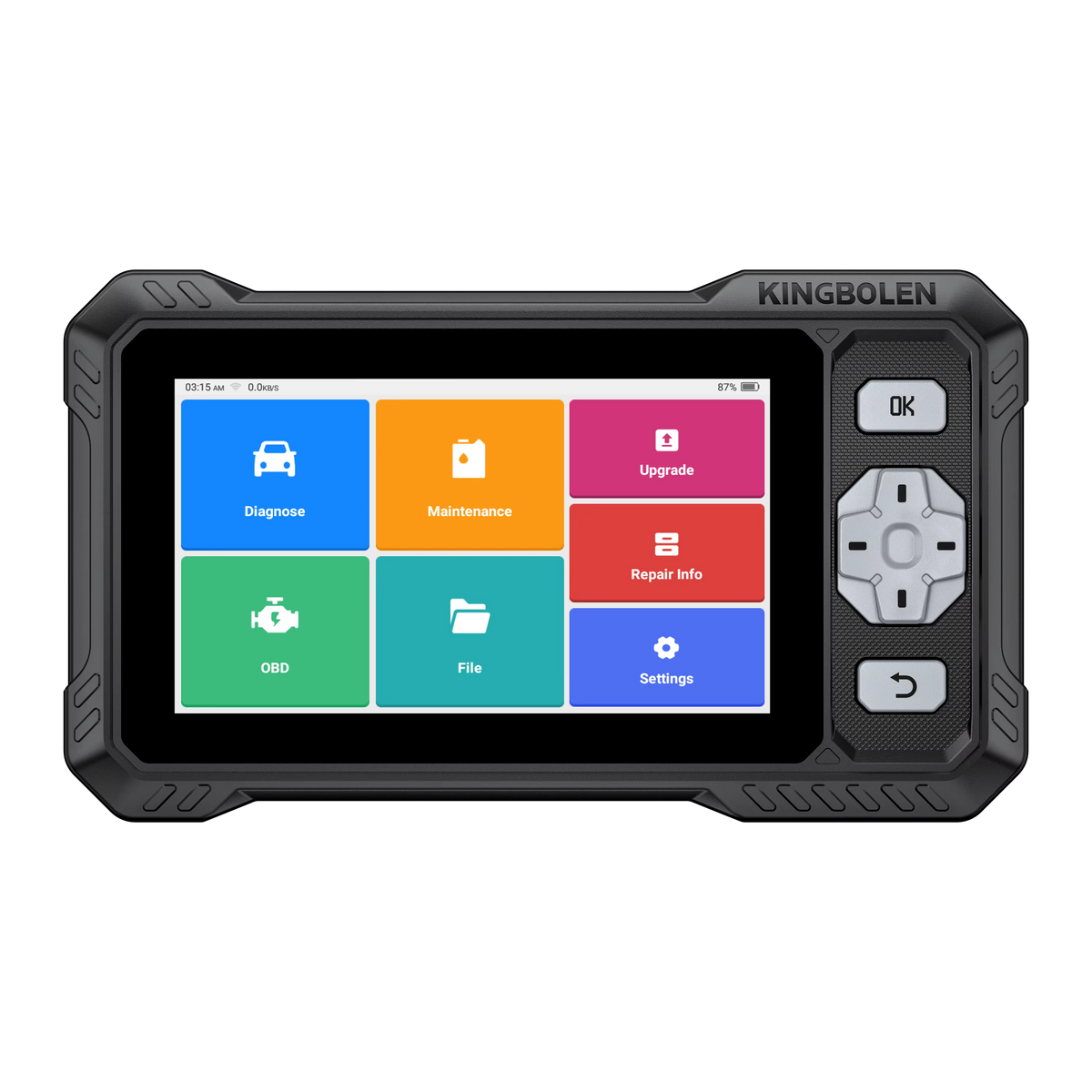

KINGBOLEN S608 – 4 sistemų diagnostika su aktyviais testais ir CAN FD

KINGBOLEN S608 – laidinis automobilio diagnostikos įrenginys, skirtas variklio, automatinės pavarų dėžės, ABS ir SRS oro pagalvių sistemoms tikrinti.

Įrenginys leidžia nuskaityti ir ištrinti gedimų kodus, stebėti realaus laiko parametrus, analizuoti gedimo metu išsaugotus duomenis ir atlikti palaikomus dvikrypčius komponentų testus.

Integruotas CAN FD palaikymas išplečia suderinamumą su dalimi naujesnių automobilių, o autonominė „Android“ sistema leidžia dirbti be telefono ar papildomo kompiuterio.

Pagrindiniai privalumai

• Keturių pagrindinių automobilio sistemų diagnostika

• Variklio, pavarų dėžės, ABS ir SRS patikra

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenų peržiūra

• Duomenų pateikimas keliais grafikais

• Dvikrypčiai aktyvūs komponentų testai

• 9 pagrindinės serviso funkcijos

• Integruotas CAN FD palaikymas

• FCA ir „Renault“ saugumo vartų palaikymas

• Automatinis automobilio atpažinimas pagal VIN

• Visi 10 standartinių OBD2 diagnostikos režimų

• Diagnostikos ataskaitų kūrimas ir bendrinimas

• Stabilus laidinis ryšys su automobiliu

• Wi-Fi ryšys programinės įrangos atnaujinimams

• Telefonas ar kompiuteris nereikalingi

Keturių sistemų diagnostika

Variklio valdymo sistema

KINGBOLEN S608 leidžia:

• Nuskaityti ir ištrinti variklio gedimų kodus

• Išjungti „Check Engine“ lemputę pašalinus gedimo priežastį

• Stebėti variklio ir jutiklių parametrus

• Peržiūrėti kuro mišinio korekcijas

• Analizuoti temperatūros ir slėgio duomenis

• Peržiūrėti gedimo metu išsaugotus „Freeze Frame“ duomenis

Automatinė pavarų dėžė

Palaikomuose automobiliuose galima:

• Nuskaityti transmisijos gedimų kodus

• Ištrinti klaidas pašalinus gedimą

• Stebėti pavarų dėžės temperatūrą

• Peržiūrėti pasirinktą pavarą

• Analizuoti solenoidų būseną

• Stebėti kitus transmisijos valdymo bloko parametrus

ABS stabdžių sistema

Įrenginys leidžia:

• Nuskaityti ir ištrinti ABS gedimų kodus

• Peržiūrėti ratų greičio jutiklių duomenis

• Nustatyti galimas ABS įspėjimo lemputės priežastis

• Atlikti palaikomas stabdžių sistemos procedūras

SRS oro pagalvių sistema

S608 gali nuskaityti ir ištrinti SRS oro pagalvių sistemos gedimų kodus, kai pašalinta tikroji gedimo priežastis.

Gedimo kodo ištrynimas nepakeičia sugedusio jutiklio, pažeistos elektros instaliacijos, saugos diržo įtempiklio ar iššovusios oro pagalvės remonto.

Dvikrypčiai aktyvūs testai

S608 gali siųsti komandas palaikomiems automobilio valdymo blokams ir praktiškai patikrinti komponentų veikimą.

Priklausomai nuo automobilio, galima testuoti:

• Radiatoriaus ventiliatorių

• Kuro siurblį

• Purkštukus

• ABS siurblį ir vožtuvus

• Pavarų dėžės solenoidus

• Rele

• Kitus palaikomus elektroninius vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimas susijęs su pačiu komponentu, jo maitinimu, elektros instaliacija, valdymo signalu ar elektroniniu valdymo bloku.

Konkrečių aktyvių testų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

9 serviso funkcijos

Priklausomai nuo automobilio, KINGBOLEN S608 gali atlikti:

• Alyvos aptarnavimo intervalo atstatymą

• Elektroninio stovėjimo stabdžio aptarnavimą

• Vairo kampo jutiklio kalibravimą

• DPF regeneraciją arba atstatymą

• Droselio sklendės adaptaciją

• Purkštukų kodavimą

• ABS stabdžių sistemos nuorinimą

• Akumuliatoriaus registravimą

• Pavarų dėžės arba alkūninio veleno mokymo procedūrą

Serviso funkcijų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir konkretaus elektroninio valdymo bloko.

Purkštukų kodavimas ir mokymo procedūros yra konkrečios serviso funkcijos, o ne universalus ECU kodavimas ar valdymo blokų programavimas.

CAN FD palaikymas

Integruotas CAN FD protokolas leidžia prisijungti prie dalies naujesnių automobilių, kuriuose naudojamas spartesnis diagnostikos duomenų perdavimas.

CAN FD sutinkamas kai kuriuose naujesniuose:

• GM ir „Chevrolet“

• „Cadillac“ ir „Buick“

• „Ford“

• „Chrysler“ ir „Jeep“

• „Fiat“ ir „Alfa Romeo“

• Kituose palaikomuose automobiliuose

CAN FD palaikymas nepakeičia įrenginio diagnostikos lygio – S608 diagnozuoja keturias pagrindines sistemas, o ne visus automobilio elektroninius valdymo blokus.

FCA ir „Renault“ saugumo vartai

S608 palaiko prieigą prie dalies saugumo vartais apsaugotų FCA ir „Renault“ automobilių funkcijų.

Norint ištrinti gedimų kodus, atlikti aktyvius testus ar naudoti serviso procedūras, gali būti reikalinga:

• Gamintojo arba autorizavimo platformos paskyra

• Mokama prenumerata

• Interneto ryšys

• Regionui tinkama prieigos licencija

Saugumo vartų paskyros ir trečiųjų šalių paslaugos paprastai nėra įtrauktos į diagnostikos įrenginio licenciją.

Standartinė OBD2 diagnostika

S608 palaiko visus 10 standartinių OBD2 ir EOBD diagnostikos režimų:

• Esamų variklio gedimų kodų nuskaitymą

• Gedimų kodų ištrynimą

• Realaus laiko variklio parametrų peržiūrą

• „Freeze Frame“ duomenis

• I/M parengties būsenos patikrą

• Deguonies jutiklių testus

• Borto monitorių testus

• Laukiančių gedimų kodų peržiūrą

• Automobilio identifikavimo informacijos nuskaitymą

• Nuolatinių gedimų kodų peržiūrą

Automatinis VIN atpažinimas

Palaikomuose automobiliuose automatinė VIN funkcija gali nustatyti:

• Automobilio markę

• Modelį

• Pagaminimo metus

• VIN numerį

• Tinkamą diagnostikos programinę įrangą

Jeigu automatinis VIN atpažinimas nepalaikomas, automobilį galima pasirinkti rankiniu būdu.

Realaus laiko duomenys ir ataskaitos

S608 leidžia:

• Peržiūrėti parametrus skaitmenine forma

• Pateikti kelis parametrus atskiruose grafikuose

• Įrašyti diagnostikos duomenis

• Peržiūrėti išsaugotus įrašus

• Kurti diagnostikos ataskaitas

• Išsaugoti ir bendrinti diagnostikos rezultatus

Duomenų įrašymas padeda nustatyti gedimus, kurie atsiranda tik varikliui įšilus, važiuojant arba esant tam tikrai sistemos apkrovai.

Techniniai duomenys

• Operacinė sistema: „Android 8.1“

• Operatyvioji atmintis: 2 GB

• Vidinė atmintis: 32 GB

• Akumuliatorius: 4150 mAh

• Ryšys su automobiliu: laidinis OBD2

• Interneto ryšys: 2,4 GHz Wi-Fi

• Diagnostikos lygis: 4 sistemos

• CAN FD: palaikomas

• DoIP: nepalaikomas

• Komercinio transporto diagnostika: nepalaikoma

• Telefonas ar papildomas kompiuteris: nereikalingi

Kam skirtas KINGBOLEN S608?

Įrenginys tinka:

• Automobilių savininkams, norintiems daugiau nei variklio diagnostikos

• Variklio, pavarų dėžės, ABS ir SRS gedimų paieškai

• Naudotų automobilių pradinei patikrai

• Pažengusiems automobilių entuziastams

• Mobiliesiems mechanikams

• Nedideliems autoservisams

• Pagrindinėms serviso procedūroms

• Ieškantiems kompaktiško diagnostikos įrenginio su aktyviais testais

Komplektacija

• KINGBOLEN S608 diagnostikos įrenginys

• OBD2 diagnostikos laidas

• USB įkrovimo laidas

• Maitinimo adapteris

• Naudojimo instrukcija

• Transportavimo arba apsauginė pakuotė

Svarbi informacija

KINGBOLEN S608 diagnozuoja keturias pagrindines sistemas: variklį, automatinę pavarų dėžę, ABS ir SRS. Tai nėra visų automobilio elektroninių sistemų diagnostikos įrenginys.

Šis modelis nepalaiko DoIP, universalaus ECU kodavimo, valdymo blokų programavimo, ECU klonavimo, profesionalaus raktų programavimo ar komercinio transporto diagnostikos.

Diagnostikos, aktyvių testų ir serviso funkcijų palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos, valdymo bloko, įdiegtos programinės įrangos ir aktyvios licencijos.
