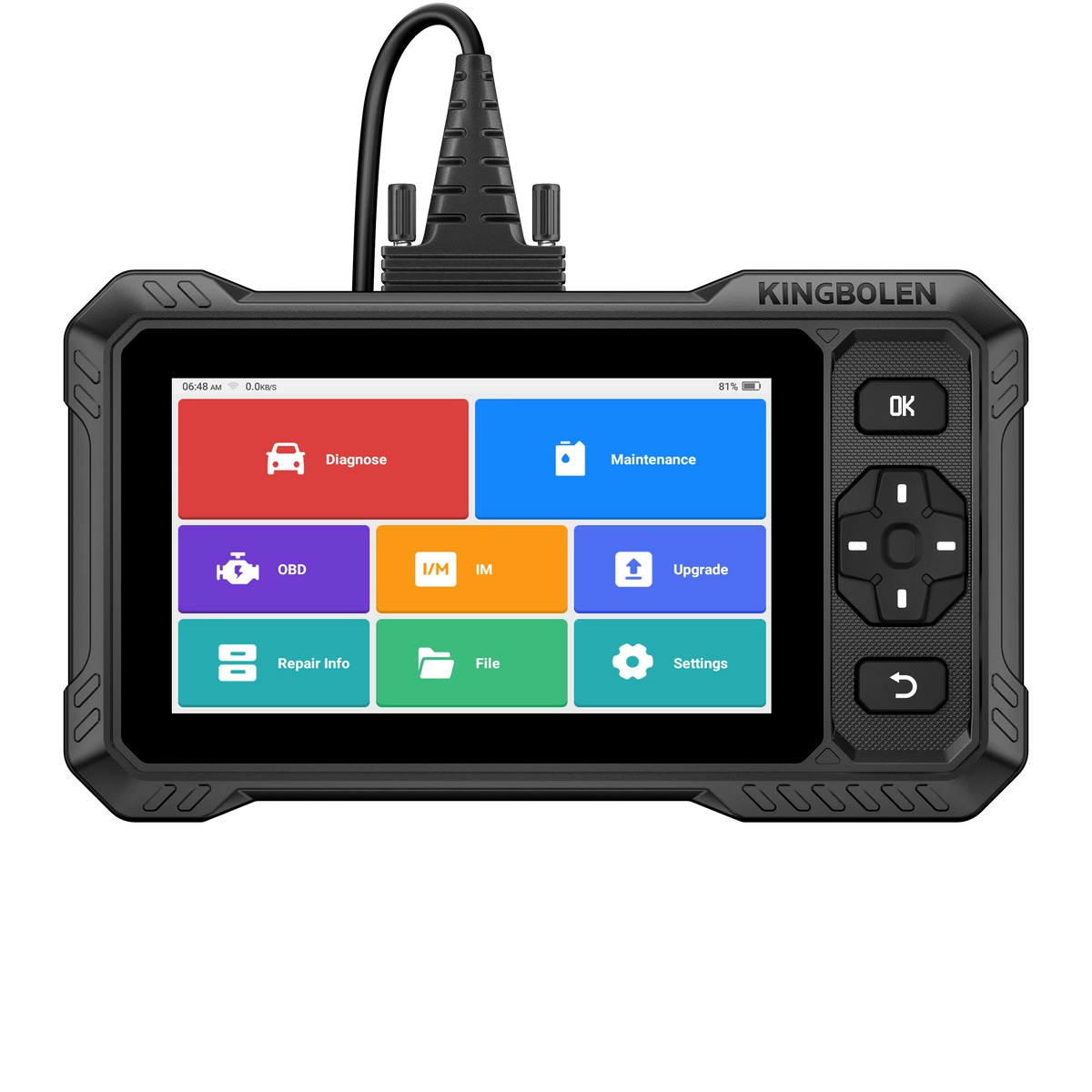

KINGBOLEN S6 Elite – visų sistemų diagnostika su aktyviais testais ir CAN FD

KINGBOLEN S6 Elite – autonominis laidinis automobilių diagnostikos įrenginys, skirtas pažengusiems automobilių savininkams, mechanikams ir nedideliems autoservisams.

Įrenginys leidžia diagnozuoti variklio, automatinės pavarų dėžės, ABS, SRS oro pagalvių, kėbulo elektronikos ir kitas palaikomas automobilio sistemas. Galima nuskaityti ir ištrinti gedimų kodus, stebėti realaus laiko parametrus, atlikti serviso procedūras bei dvikrypčius aktyvius komponentų testus.

Laidinis prijungimas užtikrina stabilų ryšį su automobiliu, o integruota „Android“ sistema leidžia dirbti be telefono ar papildomo kompiuterio.

Pagrindiniai privalumai

• Visų palaikomų automobilio elektroninių sistemų diagnostika

• Variklio, pavarų dėžės, ABS ir SRS patikra

• Gedimų kodų nuskaitymas ir ištrynimas

• Dvikrypčiai aktyvūs komponentų testai

• Realaus laiko duomenys ir grafikai

• Iki keturių parametrų palyginimas

• 15+ serviso ir priežiūros funkcijų

• Integruotas CAN FD palaikymas

• FCA saugumo vartų palaikymas

• Automatinis automobilio atpažinimas pagal VIN

• Visi 10 standartinių OBD2 ir EOBD režimų

• Diagnostikos ataskaitų kūrimas ir bendrinimas

• Stabilus laidinis ryšys su automobiliu

• Wi-Fi ryšys programinės įrangos atnaujinimams

• Telefonas ar kompiuteris nereikalingi

Visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos ir programinės įrangos, KINGBOLEN S6 Elite gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę pavarų dėžę ir transmisiją

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Kėbulo valdymo modulius

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Klimato kontrolės sistemą

• Akumuliatoriaus valdymo sistemą

• TPMS padangų slėgio sistemą

• Instrumentų skydelį

• Pakabos valdymo sistemą

• Durų, langų ir apšvietimo modulius

• Komforto ir centrinių vartų valdymo blokus

• Kitas automobilyje įdiegtas elektronines sistemas

Įrenginys leidžia peržiūrėti valdymo blokų identifikavimo informaciją, nuskaityti ir ištrinti gedimų kodus, stebėti realaus laiko parametrus bei išsaugoti diagnostikos rezultatus.

Dvikrypčiai aktyvūs testai

Skirtingai nei paprastas OBD2 klaidų skaitytuvas, S6 Elite gali siųsti komandas suderinamiems automobilio valdymo blokams ir praktiškai patikrinti komponentų veikimą.

Priklausomai nuo automobilio, galima testuoti:

• Radiatoriaus ventiliatorių

• Kuro siurblį

• Purkštukus

• ABS siurblį ir vožtuvus

• Elektrinius langus ir veidrodėlius

• Durų užraktus

• Žibintus ir valytuvus

• Garsinį signalą

• Rele ir solenoidus

• Kitus elektroninius vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimas susijęs su pačiu komponentu, jo maitinimu, elektros instaliacija, valdymo signalu ar elektroniniu valdymo bloku.

Konkrečių aktyvių testų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

15+ serviso funkcijų

Priklausomai nuo automobilio, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• ABS stabdžių sistemos nuorinimas

• Akumuliatoriaus registravimas

• DPF regeneracija ir atstatymas

• Purkštukų kodavimas

• Vairo kampo jutiklio kalibravimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymas

• EGR adaptacija

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• Aušinimo sistemos nuorinimas

• NOx jutiklio atstatymas

• „AdBlue“ sistemos procedūros

• Elektrinių langų inicijavimas

• Sėdynių kalibravimas

• Stoglangio inicijavimas

• Start/Stop sistemos atstatymas

• Kitos automobilio gamintojo numatytos procedūros

Serviso funkcijų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir konkretaus elektroninio valdymo bloko.

Purkštukų kodavimas, pavarų dėžės mokymas ir kitos adaptavimo procedūros nėra universalus ECU kodavimas ar valdymo blokų programavimas.

CAN FD palaikymas

Integruotas CAN FD protokolas išplečia suderinamumą su dalimi naujesnių automobilių, kuriuose naudojamas spartesnis diagnostikos duomenų perdavimas.

CAN FD naudojamas kai kuriuose naujesniuose:

• GM ir „Chevrolet“

• „Ford“

• „Chrysler“ ir „Jeep“

• „Fiat“ ir „Alfa Romeo“

• Kituose palaikomuose automobiliuose

CAN FD palaikymas negarantuoja visų diagnostikos, aktyvių testų ar serviso funkcijų konkrečiame automobilyje.

DoIP protokolas nepalaikomas.

FCA saugumo vartų palaikymas

Naujesniuose „Fiat“, „Chrysler“, „Jeep“, „Dodge“ ir „Alfa Romeo“ automobiliuose kai kurias diagnostikos funkcijas gali riboti apsaugotas saugumo vartų modulis.

Norint ištrinti gedimų kodus, atlikti aktyvius testus ar naudoti serviso procedūras, gali būti reikalinga:

• Autorizavimo platformos paskyra

• Mokama prenumerata

• Interneto ryšys

• Regionui tinkama prieigos licencija

Saugumo vartų paskyros ir trečiųjų šalių paslaugos paprastai nėra įtrauktos į diagnostikos įrenginio licenciją.

Realaus laiko duomenys

S6 Elite leidžia stebėti įvairius automobilio parametrus:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Oro srauto duomenis

• Kuro mišinio korekcijas

• Jutiklių įtampas

• Pavarų dėžės temperatūrą

• Ratų greičio jutiklių duomenis

• Akumuliatoriaus įtampą

• Kitus valdymo blokų pateikiamus parametrus

Vienu metu galima palyginti iki keturių parametrų, pateikti juos grafikais, įrašyti diagnostikos duomenis ir vėliau juos peržiūrėti.

Standartinė OBD2 diagnostika

S6 Elite palaiko visus 10 standartinių OBD2 ir EOBD diagnostikos režimų:

• Variklio gedimų kodų nuskaitymą

• Gedimų kodų ištrynimą

• Realaus laiko variklio parametrų peržiūrą

• „Freeze Frame“ duomenis

• I/M parengties būsenos patikrą

• Deguonies jutiklių testus

• Borto monitorių testus

• EVAP sistemos testą palaikomuose automobiliuose

• Automobilio identifikavimo informaciją

• Nuolatinių gedimų kodų peržiūrą

Automatinis VIN atpažinimas

Palaikomuose automobiliuose automatinė VIN funkcija gali nustatyti:

• Automobilio markę

• Modelį

• Pagaminimo metus

• VIN numerį

• Tinkamą diagnostikos programinę įrangą

Jeigu automatinis atpažinimas nepalaikomas, automobilį galima pasirinkti rankiniu būdu.

Diagnostikos ataskaitos

Atlikus automobilio patikrą galima sukurti diagnostikos ataskaitą, kurioje pateikiama:

• Automobilio informacija

• Patikrintų sistemų sąrašas

• Aptikti gedimų kodai

• Valdymo blokų būklė

• Diagnostikos rezultatai

Ataskaitą galima išsaugoti ir bendrinti.

Techniniai duomenys

• Operacinė sistema: „Android 8.1“

• Procesorius: keturių branduolių, iki 1,8 GHz

• Operatyvioji atmintis: 2 GB

• Vidinė atmintis: 32 GB

• Akumuliatorius: 4150 mAh

• Ryšys su automobiliu: laidinis OBD2

• Interneto ryšys: 2,4 GHz Wi-Fi

• Diagnostikos tipas: visų palaikomų sistemų

• CAN FD: palaikomas

• FCA saugumo vartai: palaikomi

• DoIP: nepalaikomas

• Telefonas ar papildomas kompiuteris: nereikalingi

Kam skirtas KINGBOLEN S6 Elite?

Įrenginys tinka:

• Pažengusiems automobilių savininkams

• Nedideliems autoservisams

• Mobiliesiems mechanikams

• Naudotų automobilių patikrai

• Kelių skirtingų markių automobilių priežiūrai

• Variklio, pavarų dėžės, ABS ir SRS gedimų paieškai

• Visų palaikomų elektroninių sistemų diagnostikai

• Dvikrypčiams aktyviems komponentų testams

• Pagrindinėms serviso procedūroms

Komplektacija

• KINGBOLEN S6 Elite diagnostikos įrenginys

• OBD2 diagnostikos laidas

• USB įkrovimo laidas

• Maitinimo adapteris

• Naudojimo instrukcija

• Transportavimo arba apsauginė pakuotė

Svarbi informacija

KINGBOLEN S6 Elite nepalaiko DoIP diagnostikos, universalaus ECU kodavimo, valdymo blokų programinės įrangos perrašymo, ECU klonavimo, profesionalaus raktų programavimo ar variklio galios didinimo.

Diagnostikos, aktyvių testų ir serviso funkcijų palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos, variklio, transmisijos, elektroninio valdymo bloko, įdiegtos programinės įrangos ir aktyvios licencijos.
