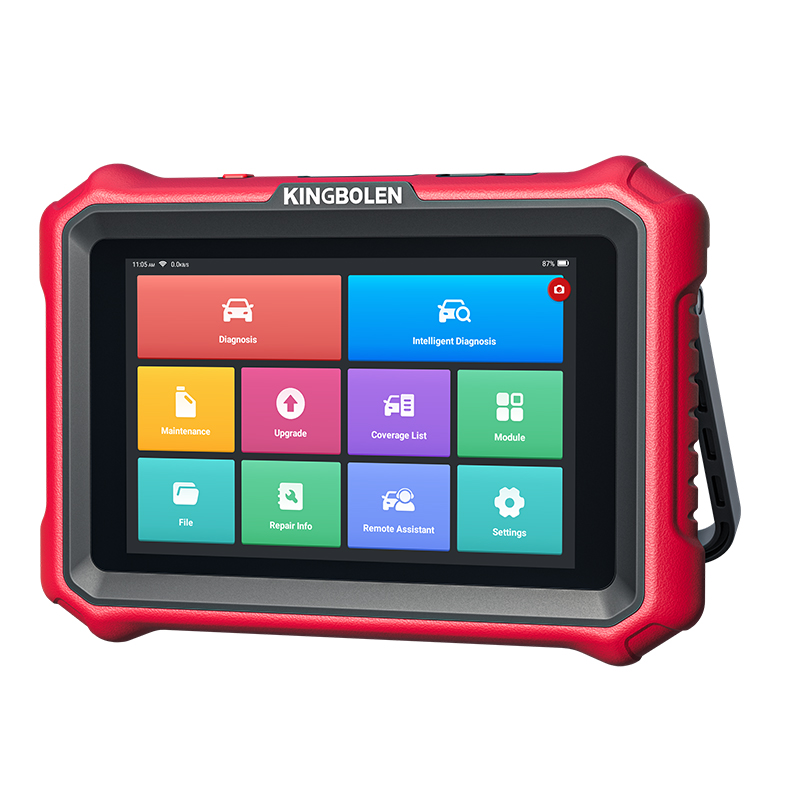

KINGBOLEN K8 Elite – profesionali laidinė diagnostika su ECU kodavimu

KINGBOLEN K8 Elite – universali automobilių diagnostikos planšetė, skirta išsamiai elektroninių sistemų patikrai, gedimų paieškai, dvikrypčiams aktyviems testams, serviso procedūroms ir ECU kodavimui suderinamuose automobiliuose.

Laidinis prijungimas užtikrina stabilų ryšį su transporto priemone atliekant diagnostiką, stebint realaus laiko parametrus ar vykdant ilgesnes adaptavimo procedūras. Autonominė 8 colių „Android“ planšetė veikia be telefono ar papildomo kompiuterio.

Pagrindiniai privalumai

• Visų palaikomų automobilio elektroninių sistemų diagnostika

• Stabilus laidinis ryšys su automobiliu

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenys, grafikai ir įrašymas

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamuose automobiliuose

• Daugiau kaip 34 serviso ir priežiūros funkcijos

• CAN FD ir DoIP protokolų palaikymas

• VAG valdomos diagnostikos procedūros

• FCA „AutoAuth“ saugumo vartų palaikymas

• Automatinis automobilio atpažinimas pagal VIN

• Automatinis valdymo blokų skenavimas

• Diagnostikos ataskaitų kūrimas

• 8 colių jutiklinis ekranas

• 4 GB operatyvioji ir 64 GB vidinė atmintis

• 12 600 mAh akumuliatorius

• Telefonas ar papildomas kompiuteris nereikalingi

Visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos ir įdiegtos programinės įrangos, KINGBOLEN K8 Elite gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę pavarų dėžę ir transmisiją

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Kėbulo valdymo modulius

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Klimato kontrolės sistemą

• Akumuliatoriaus valdymo sistemą

• TPMS padangų slėgio sistemą

• Instrumentų skydelį

• Pakabos valdymo sistemą

• Durų, langų, sėdynių ir apšvietimo modulius

• Centrinius vartų ir ryšio valdymo blokus

• Kitas automobilyje įdiegtas elektronines sistemas

Įrenginys leidžia nuskaityti ir ištrinti gedimų kodus, peržiūrėti valdymo blokų identifikavimo informaciją, stebėti realaus laiko parametrus ir išsaugoti diagnostikos rezultatus.

Dvikrypčiai aktyvūs testai

K8 Elite gali siųsti komandas pasirinktiems automobilio valdymo blokams ir patikrinti, ar komponentai tinkamai reaguoja.

Priklausomai nuo automobilio, galima testuoti:

• Radiatoriaus ventiliatorių

• Kuro siurblį

• ABS siurblį ir vožtuvus

• Elektrinius langus ir veidrodėlius

• Centrinius durų užraktus

• Žibintus ir valytuvus

• Rele ir solenoidus

• Kitus gamintojo palaikomus elektroninius vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimas susijęs su pačiu komponentu, jo maitinimu, elektros instaliacija, valdymo signalu ar elektroniniu valdymo bloku.

Konkrečių aktyvių testų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

34+ serviso funkcijos

Priklausomai nuo automobilio, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• ABS stabdžių sistemos nuorinimas

• Akumuliatoriaus registravimas

• DPF regeneracija ir atstatymas

• Purkštukų kodavimas

• Vairo kampo jutiklio kalibravimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymas

• Sankabos adaptacija

• EGR adaptacija

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• „AdBlue“ sistemos procedūros

• NOx jutiklio atstatymas

• Aušinimo sistemos nuorinimas

• Start/Stop sistemos atstatymas

• Adaptyvių žibintų kalibravimas

• Elektrinių langų inicijavimas

• Sėdynių kalibravimas

• Stoglangio inicijavimas

• Transportavimo režimo išjungimas

• Kitos automobilio gamintojo numatytos procedūros

Serviso funkcijų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir konkretaus elektroninio valdymo bloko.

ECU kodavimas ir adaptacijos

Suderinamuose automobiliuose KINGBOLEN K8 Elite gali atlikti:

• Pakeisto valdymo bloko konfigūravimą

• Naujai sumontuoto komponento pritaikymą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Bazinius nustatymus

• Palaikomų automobilio parametrų keitimą

• Pasirinktų funkcijų aktyvavimą

• Gamintojo numatytas adaptavimo procedūras

• VAG valdomas diagnostikos ir adaptavimo procedūras

ECU kodavimo galimybės priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos ir konkretaus valdymo bloko.

ECU kodavimas ir adaptacijos nėra universalus valdymo blokų programinės įrangos perrašymas. Įrenginys nėra skirtas ECU klonavimui, „Bench“ ar „Boot“ programavimui, profesionaliam čipavimui, variklio galios didinimui ar universaliam raktų programavimui.

VAG valdomos diagnostikos procedūros

Palaikomuose „Volkswagen“, „Audi“, „Škoda“ ir SEAT automobiliuose K8 Elite gali pateikti nuoseklias diagnostikos ir adaptavimo instrukcijas.

Sistema gali:

• Parinkti reikalingą diagnostikos funkciją

• Patikrinti procedūrai būtinas sąlygas

• Pateikti veiksmus tinkama seka

• Vesti per adaptavimo procedūrą

• Padėti atlikti bazinius nustatymus

• Nurodyti tikrinamus parametrus

• Padėti atlikti komponentų mokymą ir kalibravimą

Valdomų funkcijų prieinamumas priklauso nuo automobilio modelio, pagaminimo metų ir konkretaus valdymo bloko.

CAN FD ir DoIP palaikymas

CAN FD

CAN FD naudojamas dalyje naujesnių „Ford“, GM, „Stellantis“ ir kitų gamintojų automobilių. Šis protokolas leidžia perduoti daugiau diagnostikos duomenų nei klasikinis CAN.

DoIP

DoIP diagnostikos ryšys per IP tinklą naudojamas dalyje naujesnių:

• BMW

• „Volvo“

• „Jaguar“

• „Land Rover“

• Kitų palaikomų gamintojų automobilių

CAN FD arba DoIP protokolo palaikymas negarantuoja visų diagnostikos, aktyvių testų ar kodavimo funkcijų konkrečiame automobilyje.

FCA „AutoAuth“ palaikymas

Naujesniuose „Fiat“, „Alfa Romeo“, „Jeep“, „Dodge“, „Chrysler“ ir kituose FCA grupės automobiliuose kai kurias diagnostikos funkcijas gali riboti apsaugotas saugumo vartų modulis.

Norint ištrinti gedimų kodus, atlikti aktyvius testus, kodavimą ar serviso procedūras, gali būti reikalinga:

• „AutoAuth“ paskyra

• Aktyvi diagnostikos programinės įrangos licencija

• Mokama saugumo vartų prieiga

• Interneto ryšys

• Regionui tinkama paskyra

„AutoAuth“ registracija ir prieigos mokesčiai paprastai nėra įtraukti į diagnostikos įrenginio licenciją.

Realaus laiko duomenys

KINGBOLEN K8 Elite leidžia stebėti įvairius automobilio parametrus:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Oro srauto duomenis

• Kuro mišinio korekcijas

• Jutiklių įtampas

• Pavarų dėžės temperatūrą

• Ratų greičio jutiklių duomenis

• Akumuliatoriaus įtampą

• DPF slėgį ir temperatūras

• Kitus valdymo blokų pateikiamus parametrus

Duomenis galima peržiūrėti skaitmenine forma arba grafikais, įrašyti ir vėliau atkurti. Tai padeda nustatyti gedimus, kurie atsiranda tik varikliui įšilus, važiuojant arba esant tam tikrai sistemos apkrovai.

Automatinis VIN atpažinimas

Palaikomuose automobiliuose automatinė VIN funkcija gali nustatyti:

• Automobilio markę

• Modelį

• Pagaminimo metus

• VIN numerį

• Tinkamą diagnostikos programinę įrangą

Jeigu automatinis VIN atpažinimas nepalaikomas, automobilį galima pasirinkti rankiniu būdu.

Diagnostikos ataskaitos

Atlikus automobilio patikrą galima sukurti diagnostikos ataskaitą, kurioje pateikiama:

• Automobilio identifikavimo informacija

• Patikrintų sistemų sąrašas

• Aptikti gedimų kodai

• Valdymo blokų būklė

• Diagnostikos rezultatai

Ataskaitą galima išsaugoti ir bendrinti su klientu.

Techniniai duomenys

• Operacinė sistema: „Android 10“

• Ekranas: 8 colių jutiklinis

• Operatyvioji atmintis: 4 GB

• Vidinė atmintis: 64 GB

• Akumuliatorius: 12 600 mAh

• Ryšys su automobiliu: laidinis

• CAN FD: palaikomas

• DoIP: palaikomas

• Diagnostikos tipas: visų palaikomų sistemų

• Telefonas ar papildomas kompiuteris: nereikalingi

Kam skirtas KINGBOLEN K8 Elite?

Įrenginys tinka:

• Pažengusiems automobilių savininkams

• Nedideliems autoservisams

• Mobiliesiems mechanikams

• Automobilių diagnostikos specialistams

• Naudotų automobilių tikrintojams

• Kelių skirtingų markių automobilių priežiūrai

• Variklio, pavarų dėžės, ABS ir SRS gedimų paieškai

• Dvikrypčiams aktyviems komponentų testams

• Reguliariai atliekamoms serviso procedūroms

• ECU kodavimui ir adaptacijoms suderinamuose automobiliuose

• Vertinantiems stabilų laidinį diagnostikos ryšį

Programinės įrangos atnaujinimai

Programinės įrangos atnaujinimų laikotarpis priklauso nuo konkretaus įrenginio licencijos.

Pasibaigus įtrauktam atnaujinimų laikotarpiui įrenginį galima toliau naudoti su jau įdiegtomis programomis. Naujausioms programinės įrangos versijoms ir internetinėms funkcijoms gali būti reikalingas mokamas licencijos pratęsimas.

Svarbi informacija

Diagnostikos, aktyvių testų, serviso funkcijų ir ECU kodavimo palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos, variklio, transmisijos, elektroninio valdymo bloko, įdiegtos programinės įrangos ir aktyvios licencijos.

Apsaugotoms automobilio funkcijoms gali būti reikalinga gamintojo paskyra, mokama saugumo vartų prieiga ir interneto ryšys.
