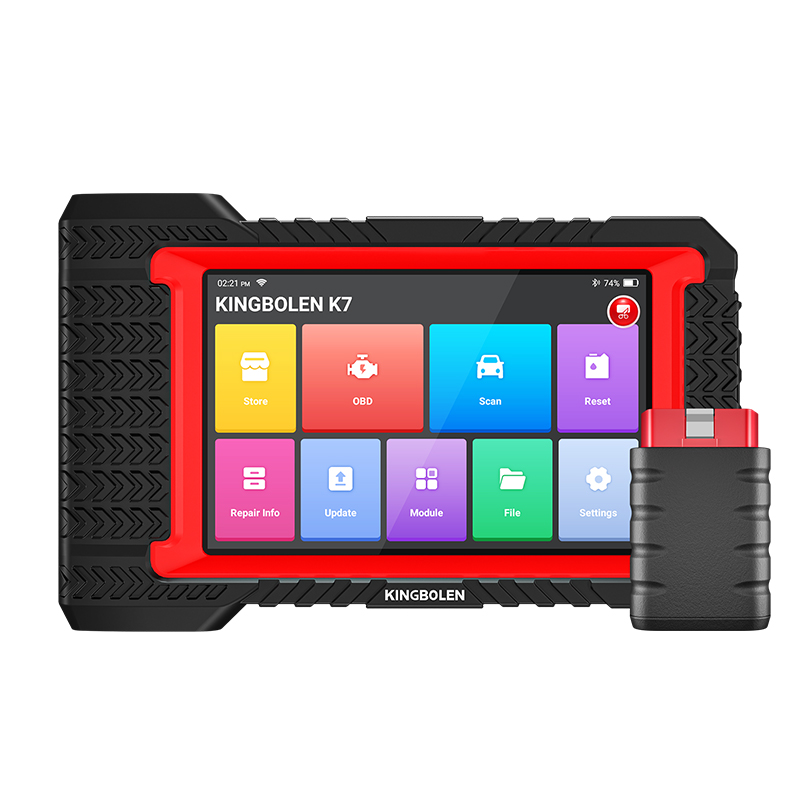

KINGBOLEN K7 BT – belaidė visų sistemų diagnostika su ECU kodavimu

KINGBOLEN K7 BT – universali belaidė automobilių diagnostikos planšetė, skirta pažengusiems automobilių savininkams, mobiliesiems mechanikams ir nedideliems autoservisams.

Įrenginys leidžia diagnozuoti ne tik variklio, bet ir automatinės pavarų dėžės, ABS, SRS oro pagalvių, elektroninio stovėjimo stabdžio, kėbulo elektronikos, vairo, klimato kontrolės bei kitas palaikomas automobilio sistemas.

Belaidis „Bluetooth“ diagnostikos adapteris suteikia daugiau judėjimo laisvės dirbant aplink automobilį, o autonominė 7 colių „Android“ planšetė veikia be telefono ar papildomo kompiuterio.

Pagrindiniai privalumai

• Visų palaikomų automobilio elektroninių sistemų diagnostika

• Belaidis „Bluetooth“ ryšys su automobiliu

• Gedimų kodų nuskaitymas ir ištrynimas

• Realaus laiko duomenys, grafikai ir įrašymas

• Dvikrypčiai aktyvūs komponentų testai

• ECU kodavimas ir adaptacijos suderinamuose automobiliuose

• Daugiau kaip 31 serviso ir priežiūros funkcija

• Integruotas CAN FD palaikymas

• FCA „AutoAuth“ saugumo vartų palaikymas

• Automatinis automobilio atpažinimas pagal VIN

• Diagnostikos ataskaitų kūrimas ir bendrinimas

• 7 colių jutiklinis ekranas

• „Android 10“ operacinė sistema

• 6000 mAh akumuliatorius

• Telefonas ar papildomas kompiuteris nereikalingi

Visų sistemų diagnostika

Priklausomai nuo automobilio komplektacijos ir įdiegtos programinės įrangos, KINGBOLEN K7 BT gali diagnozuoti:

• Variklio valdymo sistemą

• Automatinę pavarų dėžę ir transmisiją

• ABS ir stabilumo kontrolės sistemą

• SRS oro pagalvių sistemą

• Kėbulo valdymo modulius

• Elektroninį stovėjimo stabdį

• Elektrinį vairo stiprintuvą

• Klimato kontrolės sistemą

• Akumuliatoriaus valdymo sistemą

• TPMS padangų slėgio sistemą

• Pakabos valdymo sistemą

• Instrumentų skydelį

• Durų, langų, sėdynių ir apšvietimo modulius

• Centrinius vartų ir ryšio valdymo blokus

• Kitas automobilyje įdiegtas elektronines sistemas

Įrenginys leidžia nuskaityti ir ištrinti gedimų kodus, peržiūrėti valdymo blokų identifikavimo informaciją, stebėti parametrus realiu laiku ir išsaugoti diagnostikos rezultatus.

Dvikrypčiai aktyvūs testai

Skirtingai nei paprastas OBD2 klaidų skaitytuvas, K7 BT gali siųsti komandas suderinamiems automobilio valdymo blokams ir praktiškai patikrinti komponentų veikimą.

Priklausomai nuo automobilio, galima aktyvuoti arba testuoti:

• Radiatoriaus ventiliatorių

• Kuro siurblį

• Purkštukus

• ABS siurblį

• Oro kondicionavimo kompresoriaus sankabą

• Elektrinius langus ir veidrodėlius

• Durų užraktus

• Žibintus ir valytuvus

• Stoglangį

• Rele ir solenoidus

• Kitus elektroninius vykdiklius

Aktyvūs testai padeda nustatyti, ar gedimas susijęs su pačiu komponentu, jo maitinimu, elektros instaliacija, valdymo signalu ar elektroniniu valdymo bloku.

Konkrečių aktyvių testų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir valdymo bloko.

31+ serviso funkcija

Priklausomai nuo automobilio, gali būti palaikomos šios procedūros:

• Alyvos aptarnavimo intervalo atstatymas

• Elektroninio stovėjimo stabdžio aptarnavimas

• ABS stabdžių sistemos nuorinimas

• Akumuliatoriaus registravimas

• DPF regeneracija ir atstatymas

• Purkštukų kodavimas

• Vairo kampo jutiklio kalibravimas

• Droselio sklendės adaptacija

• Pavarų dėžės mokymas

• Sankabos pritaikymas

• EGR adaptacija

• TPMS sistemos atstatymas

• Pakabos aukščio kalibravimas

• „AdBlue“ sistemos procedūros

• NOx jutiklio atstatymas

• Aušinimo sistemos nuorinimas

• Start/Stop sistemos atstatymas

• Adaptyvių žibintų kalibravimas

• Elektrinių langų inicijavimas

• Sėdynių kalibravimas

• Stoglangio inicijavimas

• Transportavimo režimo išjungimas

• Oro ir kuro mišinio adaptacija

• Alkūninio ir paskirstymo velenų mokymo procedūros

• Kitos automobilio gamintojo numatytos serviso funkcijos

Serviso funkcijų prieinamumas priklauso nuo automobilio markės, modelio, pagaminimo metų ir konkretaus elektroninio valdymo bloko.

ECU kodavimas ir adaptacijos

Suderinamuose automobiliuose KINGBOLEN K7 BT gali atlikti:

• Pakeisto valdymo bloko konfigūravimą

• Naujai sumontuoto komponento pritaikymą

• Adaptacinių reikšmių atstatymą

• Komponentų mokymo procedūras

• Bazinius nustatymus

• Palaikomų komforto ir apšvietimo nustatymų keitimą

• Kai kurių papildomų funkcijų aktyvavimą

ECU kodavimas ir adaptacijos gali būti palaikomi pasirinktuose „Volkswagen“, „Audi“, BMW, „Mercedes-Benz“, „Porsche“, SEAT ir kitų gamintojų automobiliuose.

ECU kodavimas nėra universalus valdymo blokų programinės įrangos perrašymas. Įrenginys nėra skirtas ECU klonavimui, „Bench“ ar „Boot“ programavimui, automobilio čipavimui, variklio galios didinimui ar profesionaliam visų markių raktų programavimui.

CAN FD palaikymas

Integruotas CAN FD protokolas išplečia suderinamumą su dalimi naujesnių automobilių, kuriuose naudojamas spartesnis diagnostikos duomenų perdavimas.

CAN FD naudojamas kai kuriuose naujesniuose:

• „Ford“

• GM ir „Chevrolet“

• „Cadillac“ ir „Buick“

• „Chrysler“ ir „Jeep“

• „Fiat“ ir „Alfa Romeo“

• Kituose palaikomuose automobiliuose

CAN FD palaikymas negarantuoja visų diagnostikos, aktyvių testų, serviso ar kodavimo funkcijų konkrečiame automobilyje.

DoIP protokolas nepalaikomas.

FCA „AutoAuth“ palaikymas

K7 BT palaiko FCA saugumo vartų autorizavimą suderinamuose „Fiat“, „Alfa Romeo“, „Jeep“, „Dodge“, „Chrysler“ ir kituose apsaugotuose automobiliuose.

Norint ištrinti gedimų kodus, atlikti aktyvius testus, kodavimą ar serviso procedūras, gali būti reikalinga:

• „AutoAuth“ paskyra

• Mokama prieiga

• Interneto ryšys

• Regionui tinkama licencija

• Aktyvi diagnostikos programinės įrangos paskyra

„AutoAuth“ registracija ir prieigos mokesčiai paprastai nėra įtraukti į įrenginio kainą.

Realaus laiko duomenys

KINGBOLEN K7 BT leidžia stebėti įvairius automobilio parametrus:

• Variklio apsukas

• Aušinimo skysčio temperatūrą

• Oro srauto duomenis

• Droselio padėtį

• Kuro mišinio korekcijas

• Jutiklių įtampas

• Pavarų dėžės temperatūrą

• Ratų greičio jutiklių duomenis

• Akumuliatoriaus įtampą

• Kitus valdymo blokų pateikiamus parametrus

Duomenis galima peržiūrėti skaitmenine forma arba grafikais, įrašyti ir vėliau atkurti. Tai padeda nustatyti gedimus, kurie atsiranda tik varikliui įšilus, važiuojant arba esant tam tikrai sistemos apkrovai.

Automatinis VIN atpažinimas

Palaikomuose automobiliuose automatinė VIN funkcija gali nustatyti:

• Automobilio markę

• Modelį

• Pagaminimo metus

• VIN numerį

• Tinkamą diagnostikos programinę įrangą

Jeigu automatinis atpažinimas nepalaikomas, automobilį galima pasirinkti rankiniu būdu.

Diagnostikos ataskaitos

Atlikus automobilio patikrą galima sukurti diagnostikos ataskaitą, kurioje pateikiama:

• Automobilio identifikavimo informacija

• Patikrintų sistemų sąrašas

• Aptikti gedimų kodai

• Valdymo blokų būklė

• Diagnostikos rezultatai

Ataskaitą galima išsaugoti ir bendrinti.

Techniniai duomenys

• Operacinė sistema: „Android 10“

• Ekranas: 7 colių jutiklinis

• Procesorius: keturių branduolių, iki 1,8 GHz

• Operatyvioji atmintis: 2 GB

• Vidinė atmintis: 32 GB

• Akumuliatorius: 6000 mAh

• Galinė kamera: 13 MP

• Ryšys su automobiliu: belaidis „Bluetooth“

• Interneto ryšys: 2,4 ir 5 GHz Wi-Fi

• Diagnostikos tipas: visų palaikomų sistemų

• CAN FD: palaikomas

• DoIP: nepalaikomas

• FCA „AutoAuth“: palaikomas pagal regioną ir paskyrą

• Telefonas ar papildomas kompiuteris: nereikalingi

Kam skirtas KINGBOLEN K7 BT?

Įrenginys tinka:

• Pažengusiems automobilių savininkams

• Mobiliesiems mechanikams

• Nedideliems autoservisams

• Naudotų automobilių tikrintojams

• Kelių skirtingų markių automobilių priežiūrai

• Variklio, pavarų dėžės, ABS ir SRS gedimų paieškai

• Visų palaikomų elektroninių sistemų diagnostikai

• Dvikrypčiams aktyviems komponentų testams

• Serviso procedūroms ir komponentų adaptacijoms

• Ieškantiems patogaus belaidžio diagnostikos įrenginio

Komplektacija

• KINGBOLEN K7 BT diagnostikos planšetė

• Belaidis diagnostikos adapteris

• Įkrovimo laidas

• Maitinimo adapteris

• Transportavimo arba apsauginis dėklas

• Naudojimo instrukcija

Programinės įrangos atnaujinimai

Programinės įrangos atnaujinimų laikotarpis priklauso nuo pasirinkto produkto varianto ir jo licencijos.

Pasibaigus įtrauktam atnaujinimų laikotarpiui įrenginį galima toliau naudoti su jau įdiegtomis programomis. Naujausioms programinės įrangos versijoms gali būti reikalingas mokamas licencijos pratęsimas.

Svarbi informacija

Diagnostikos, aktyvių testų, serviso funkcijų, adaptacijų ir ECU kodavimo palaikymas priklauso nuo automobilio markės, modelio, pagaminimo metų, rinkos, variklio, transmisijos, elektroninio valdymo bloko, įdiegtos programinės įrangos ir aktyvios licencijos.

KINGBOLEN K7 BT nepalaiko DoIP diagnostikos, universalaus ECU programavimo, valdymo blokų klonavimo, profesionalaus raktų programavimo ar variklio galios didinimo.
